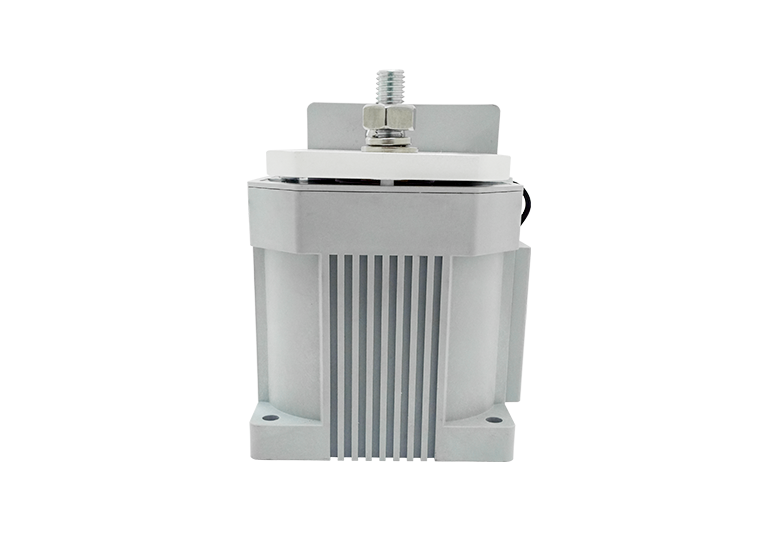

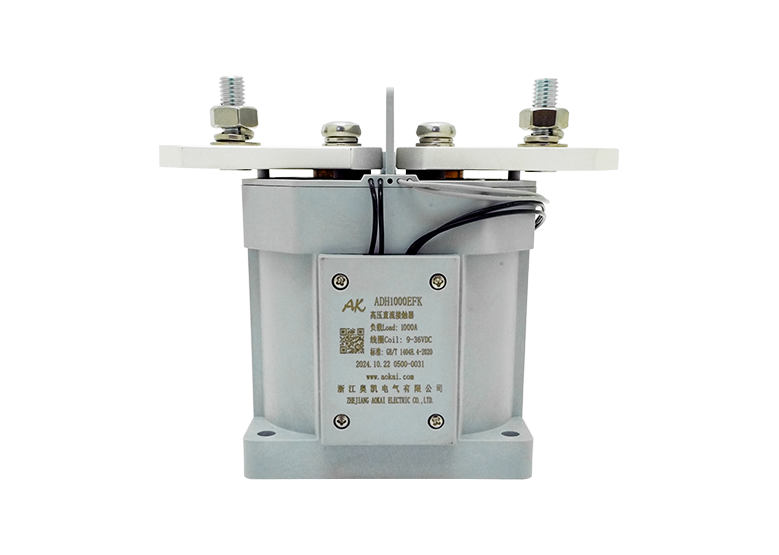

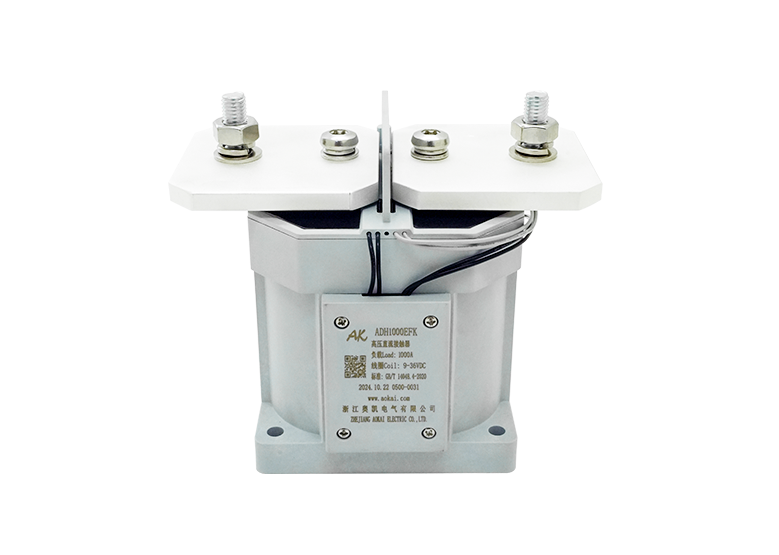

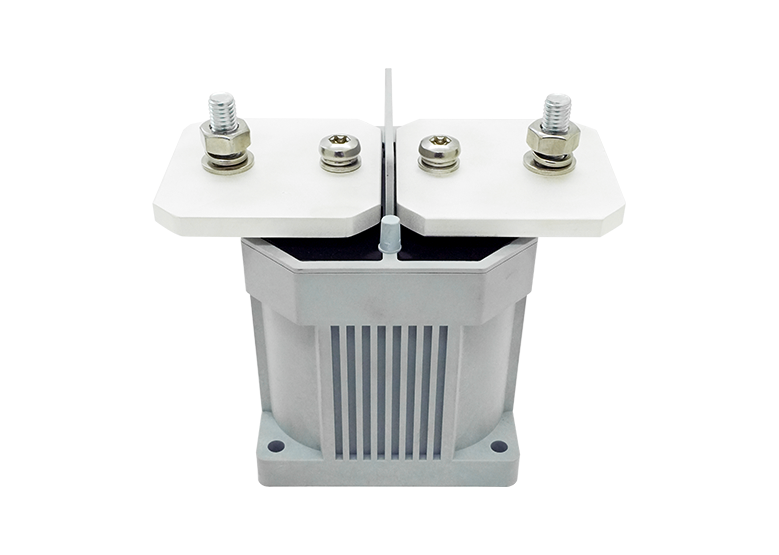

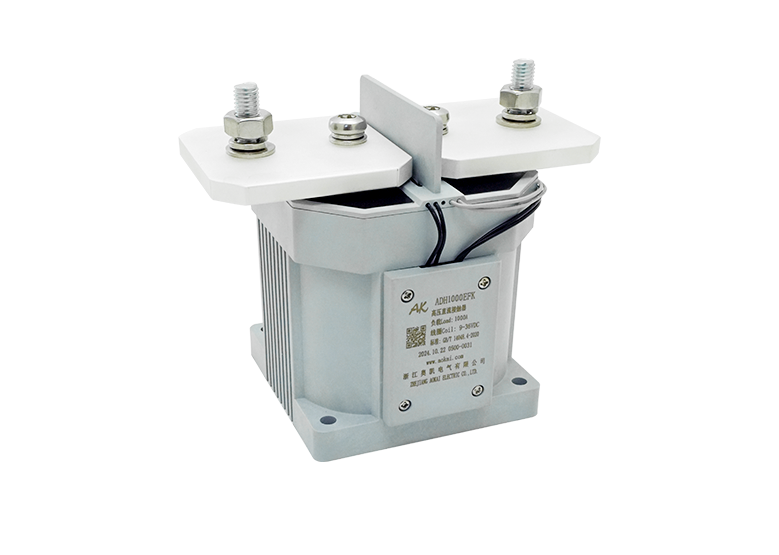

            ADH1000EFK高壓直流接觸器


















              •


              •


              •


              •


              •











              •


              •


              •


              •


              •










            ADH1000


            高壓直流接觸器


            特性
            1、高強度環氧樹脂密封
            ，無電弧泄露風險
            ，確保壽命內不起火、不爆炸;
            2、灌封以氮?dú)鉃橹鞯臍怏w，提升滅弧性能，有效防止觸點氧化
            、燒損，接觸電阻低且穩定
            ，觸點部分可滿足IP67防護等級;
            3
            、1000A 85℃長時間載流能力;
            4、絕緣電阻達100MΩ（1000VDC）
            ，觸點與線圈間耐壓5kV;
            5
            、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;
            6
            、符合RoHs（2015/863/EU）
            ，REACH（1907/2006/EC）要求;
            7、安規認證：CE
            、CCC、RoHS
            。



                應用領域

            30A-600A
            ，12-1500VDC，主觸點形式有一組常開
            、二組常開
            、一組常閉和二組常閉，可帶輔助觸點
            、IP67防水等級
            ，發熱小，功耗低
            ，壽命高
            。應用于新能源汽車、直流充電樁
            、充電機
            、PDU高壓控制盒、ESS儲能
            、電池包領域
            ；





                產品認證














            · 符合RoHs（2002/95/EC）要求；



















            主負載觸點參數
            觸點形式
            1K（1NO）
            觸點極性
            無極性
            接觸電阻
            ≤0.5mΩ(at 1000A)
            **切換電壓
            1000VDC
            **分?jǐn)嚯娏?/p>
            2,000A (320VDC) 1次(Ops)
            電耐久性（阻性負載）
            1,000次(Ops) (1,000VDC, 800A)
            1,500次(Ops) (750VDC, 800A)
            2,000次(Ops) (500VDC, 800A)
            機械耐久
            100000次(Ops)
            電流耐受 b
            1000A，持續
            2000A
            ，120s
            3000A
            ，30s
            18000A，10ms


            性能參數（at23℃）
            吸合電壓
            見線圈參數表
            釋放電壓
            見線圈參數表
            吸合時間
            ≤50ms
            觸點彈跳時間
            ≤5ms
            釋放時間
            ≤20ms
            介質耐壓
            主觸點間
            10000VAC 10s
            主觸點與線圈間
            3500VAC 1min
            絕緣電阻
            初始狀態
            100MΩ 1min
            電壽命后
            50MΩ 1min
            沖擊
            穩定性
            20g（通電）
            強度
            50g
            振動
            10g,10~500Hz,1/2正弦波（通電）
            濕度
            5%~95%RH
            溫度
            -40℃~85℃
            負載端引出端型式
            母排
            重量
            約About 3300g
            外形尺寸
            127x106x144mm


            輔助觸點參數
            輔助觸點形式
            FK/FB/FZ (1NO/1NC/1CO)
            輔助觸點額定電流
            5A
            輔助觸點**分?jǐn)嚯妷?/p>
            120VDC


            ADH800E 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            線圈電阻
            		啟動功率
            線圈功耗
            9-36V
            9-36V
            5-7V
            1.8Ω±10%
            		≤100W
            ≤9W

            型號說明






            外形安裝尺寸圖
            不帶輔助

            帶輔助






            接線原理圖

            產品包裝規格
            產品
            型號
            包裝
            方式
            內包裝
            最小數量
            紙箱規格
            (長x寬x高cm)
            單只凈重
            （g）
            總數量
            (只)
            凈重
            （kg）
            毛重
            （kg）
            ADH1000E
            珍珠棉+紙箱


            100



            備注：
            1
            、每個產品類多種典型包裝規格僅列舉一例
            ，以供參考。
            2
            、包裝實際重量隨環境溫濕度會有浮動變化
            ，具體的批次重量，可聯系您的專屬業務人員獲取
            。


            使用注意事項
            1
            、 關于本產品的應用，請客戶在選型產品時
            ，根據自己的具體使用條件和環境要求
            ，選擇與之相匹配的產品，其中未明確規定的要求條件
            ，請與奧凱聯系
            ，以便獲取更多的技術支持。
            2
            、 安裝使用本產品時
            ，無論接線還是固定安裝，均要求使用防松彈墊
            。
            3
            、 安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值
            ，可能導致安裝不牢固或破壞產品
            。
            4、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
            ，或靠近有熱輻射的物體
            ，建議配合安裝散熱風扇使用。
            5
            、 禁止在有油污的環境下使用該產品
            ，尤其是未接線前，主端子被油污污染會嚴重影響導電性
            ，影響產品壽命
            。
            6、 禁止超出額定電壽命使用該產品
            ，額定電壽命到達時雖然產品還可以繼續工作
            ，但有失效
            、爆炸、不斷開引起燃燒的風險
            。
            7
            、 當主電路電壓≥48V時，如果產品標簽中有H符號出現
            ，表示主電路接線區分電流方向
            ，“＋＂端或點有紅漆的接線柱端必須連接電源（電池）的正極。
            8
            、 該產品不能作為保護器使用
            ，使用時線路必須串聯保護器。
            9
            、 奧凱僅做阻性電壽命驗證和質量保證
            ，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置
            。
            10
            、持續工作后，斷開后立即重啟
            ，會因產品處于發熱狀態而影響吸合電壓
            ，吸合電壓會升高屬合理現象。
            11
            、嚴禁帶電接線
            。
            12、在接觸器墜落的情況下（高度≥30cm）
            ，原則上請不要再使用
            。
            13、奧凱保留對產品更改的權利
            ，客戶在**下單之前應確認此規格書內容，必要時可要求我司提供新的規格書
            。
