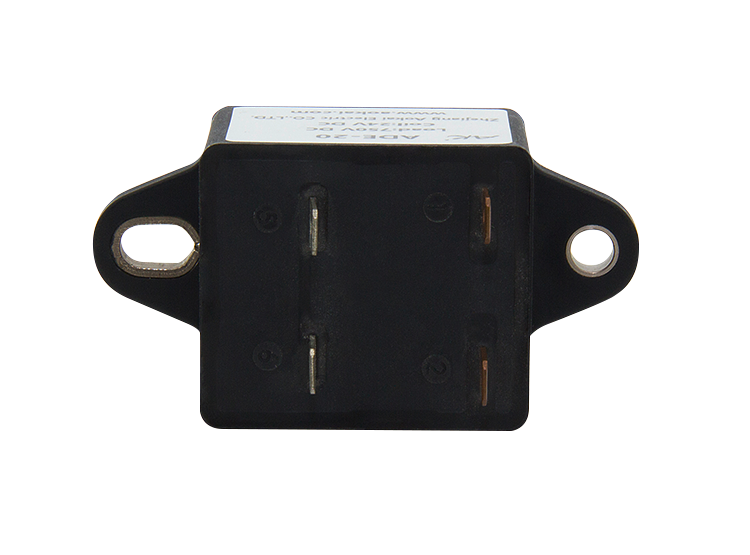

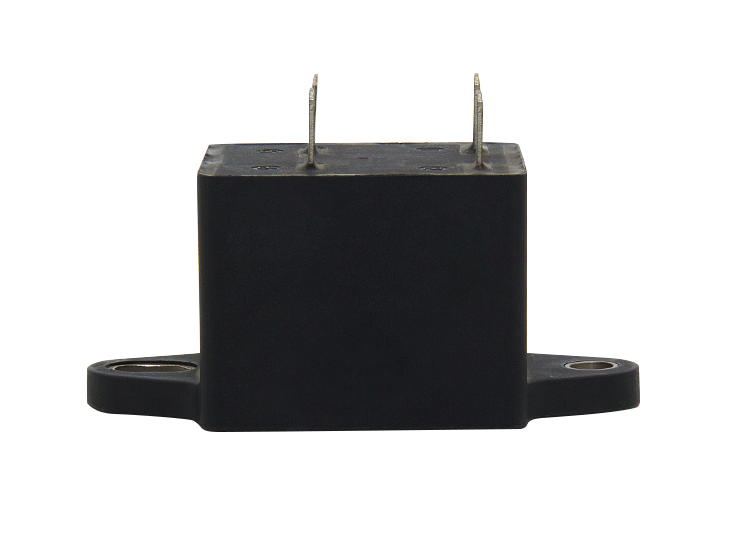

            ADE20高壓直流接觸器


















              •


              •


              •


              •


              •


              •


              •











              •


              •


              •


              •


              •


              •


              •










            ADE20


            高壓直流接觸器


            特性
            1
              、采用陶瓷釬焊技術，觸頭部分灌封以氫氣為主的氣體
            ，有效防止觸點氧化
            、燒損，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;
            2
            、20A 85℃長時間載流能力;
            3、絕緣電阻達100MΩ（1000VDC）
            ，觸點與線圈間耐壓4kV;
            4、符合IEC 60664-1
            ，GB/T14048.1和GB/T14048.4要求;
            5
            、符合RoHS（2015/863/EU）
            ，REACH（1907/2006/EC）要求;
            6
            、安規認證：CE
            、RoHS
            。



                應用領域

            20A-400A
            ，12-1000VDC，陶瓷封裝
            ，內充氫氣
            。應用于新能源汽車
            、直流充電樁
            、充電機
            、PDU高壓控制盒、ESS儲能
              、電池包領域；





                產品認證












            · 符合RoHs（2002/95/EC）要求
            ；



















            主負載觸點參數
            觸點形式
            1K（1NO）
            觸點極性
            無極性
            接觸電阻
            ≤0.5mΩ（at 20A）
            **切換電壓
            750VDC
            **分?jǐn)嚯娏?/p>
            200A (450VDC) 1次
            電耐久性
            100,000次 (450VDC, 20A)
            75,000次(750VDC, 20A)
            機械耐久
            		200,000次
            電流耐受
            20A
            ，持續
            30A, 1h
            40A, 20min
            80A, 30S
            120A, 10S
            200A, 0.6S
            外形尺寸
            78x39.6x46.1mm


            性能參數（at23℃）
            吸合電壓
            ≤75%Us
            釋放電壓
            ≥8%Us
            吸合時間
            ≤30ms
            觸點彈跳時間
            ≤5ms
            釋放時間
            ≤10ms
            介質耐壓
            主觸點間
            3,000VDC 1min
            主觸點與線圈間
            4,000VDC 1min
            絕緣電阻
            初始狀態
            100MΩ 1min
            電壽命后
            50MΩ 1min
            沖擊
            穩定性
            20g（通電）
            強度
            50g
            振動
            5g,10~500Hz,1/2正弦波（通電）
            濕度
            5％~85％RH
            溫度
            -40℃~85℃
            負載端引出端型式
            QC端子
            重量
            約About 150g


            ADE20 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            線圈電阻
            線圈功耗
            12V
            ≤75%Us
            ≥8%Us
            48Ω±10%
            3W±10%
            24V
            ≤75%Us
            ≥8%Us
            192Ω±10%
            3W±10%
            48V
            ≤75%Us
            ≥8%Us
            761Ω±10%
            3W±10%
            60V
            ≤75%Us
            ≥8%Us
            1200Ω±10%
            3W±10%
            72V
            ≤75%Us
            ≥8%Us
            1728Ω±10%
            3W±10%

            型號說明






            外形安裝尺寸圖






            接線原理圖



            使用注意事項
            1
            、 本資料僅供客戶選型參考
            ，奧凱已盡力確保本資料中信息的準確性
            。產品規格
            、參數可能因產品改良等發生變更，而未及時更新導致規格參數的不一致
            。具體每個產品的參數及性能請以?shī)W凱提供的樣品及對應簽字受控的承認書為準。
            2
            、 關于本產品的應用
            ，客戶在選型產品時，根據自己的具體使用條件和環境要求
            ，選擇與之相匹配的產品，其中未明確規定的要求條件
            ，請與奧凱聯系
            ，以便獲取更多的技術支持
            。
            3
            、 安裝使用本產品時，無論接線還是固定安裝
            ，均要求使用防松彈墊。
            4
            、 安裝緊固件的扭矩應在本規范要求的標準范圍內
            ，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品
            。
            5、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
            ，或靠近有熱輻射的物體
            ，建議配合安裝散熱風扇使用。
            6
            、 禁止使用高處（高度≥30cm）跌落過的產品。
            7、 禁止在有油污的環境下使用該產品
            ，尤其是未接線前
            ，主端子被油污污染會嚴重影響導電性，影響產品壽命
            。
            8、 禁止超出額定電壽命使用該產品
            ，額定電壽命到達時雖然產品還可以繼續工作
            ，但有失效、爆炸
            、不斷開引起燃燒的風險。
            9
            、 該產品不能作為保護器使用
            ，使用時線路必須串聯保護器。
            10
            、奧凱僅做阻性電壽命驗證和質量保證
            ，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置
            。
            11
            、持續工作后，斷開后立即重啟
            ，會因產品處于發熱狀態而影響吸合電壓
            ，吸合電壓會升高屬合理現象。
            12
            、嚴禁帶電接線
            。
