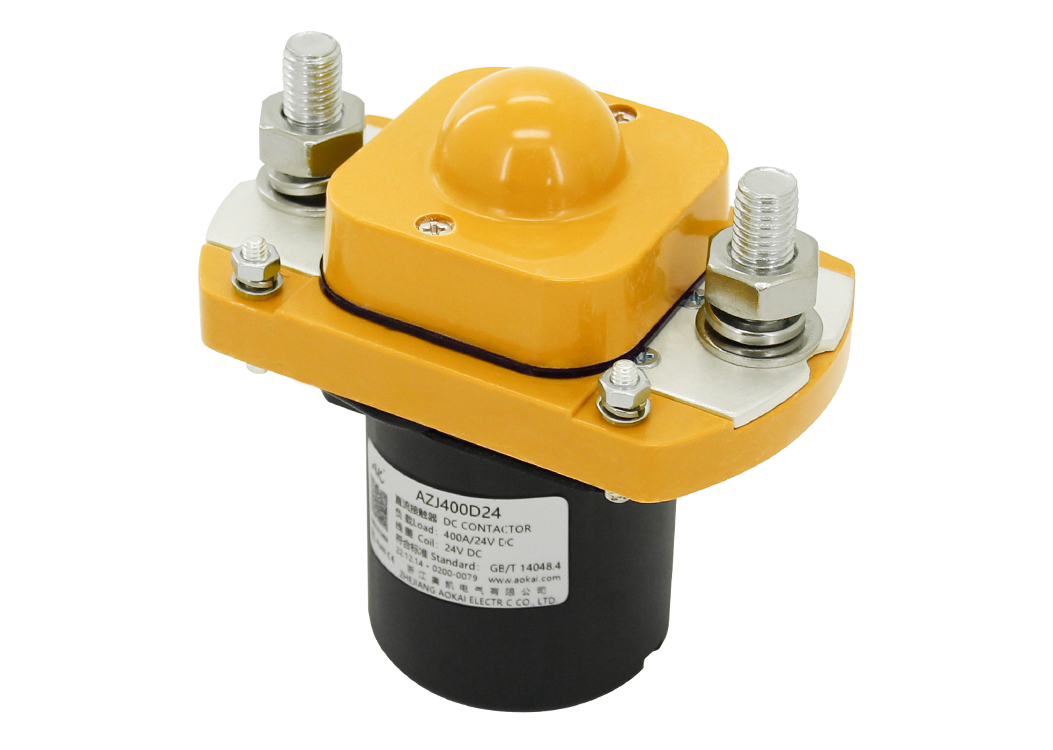

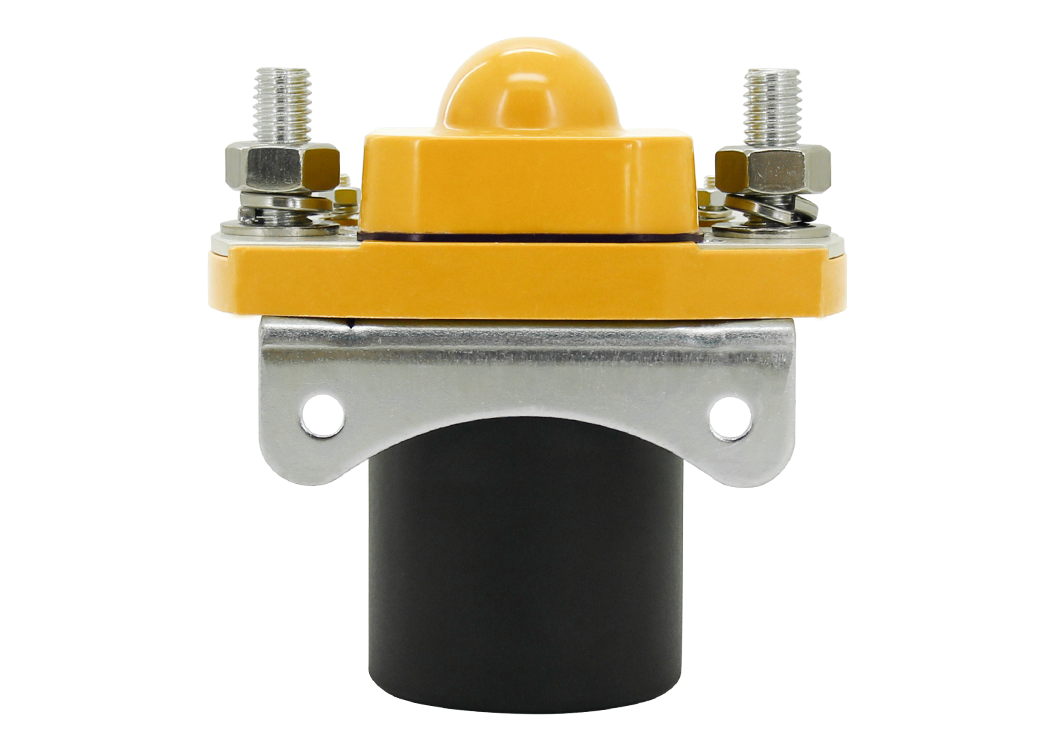

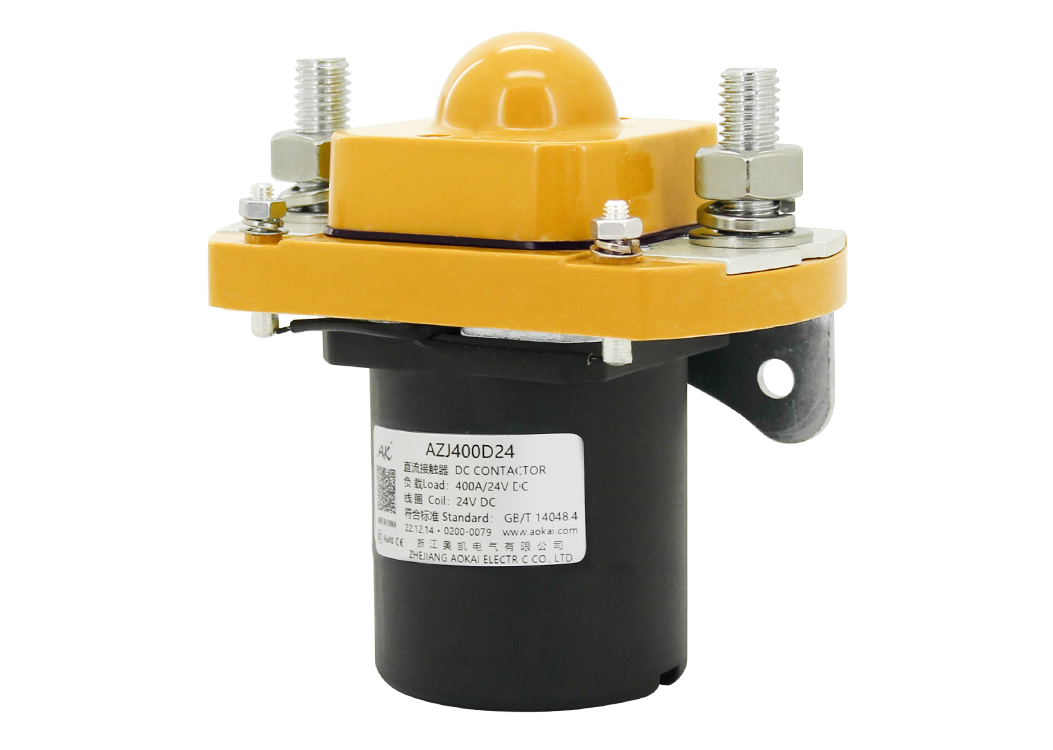

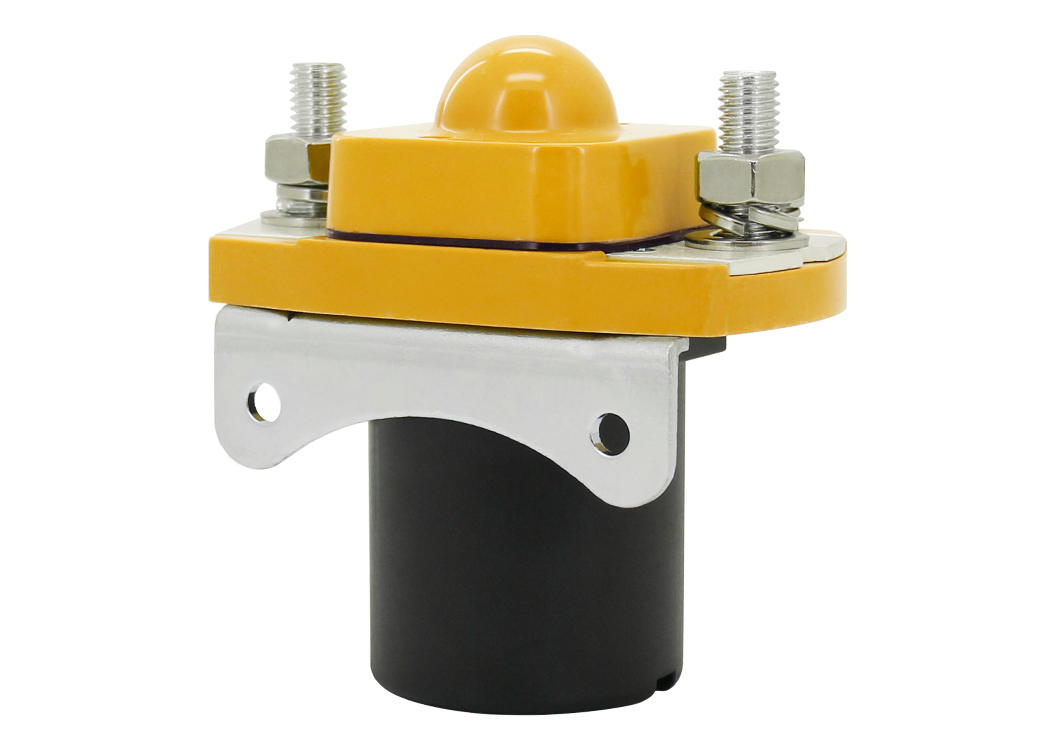

AZJ400D

直流接觸器

特性

、持續400A負載;

2、具有一組常開觸點形式;

3、線圈功耗≤12W;

4、絕緣電阻達100MΩ(1000VDC)

，觸點與線圈間耐壓3.5kV;

5、IP防護等級:IP50;

、符合IEC 60664-1

，GB/T14048.1和GB/T14048.4要求;

7、符合RoHS（2015/863/EU）

，REACH（1907/2006/EC）要求;

、安規認證：CE、CCC

、RoHS

。

應用領域

50A-1000A，12-72VDC

，功耗低

、散熱快、不粘連

，壽命長

，接觸可靠，可帶輔助觸點

。應用于變頻器

、5G通信電源、電動叉車

、工程車

、充電機、AGV

、電池包領域

；

產品認證

· 符合RoHs（2002/95/EC）要求；

在線咨詢 PDF下載立即下單

性能參數（at23℃）

觸點形式	1K（1NO）	吸合電壓		≤70%Us
接觸電阻	≤0.5mΩ	釋放電壓		5%-40%Us
接觸壓降	≤80mV(at 400A)	觸點彈跳時間		≤5ms
過載電流	≤6le,≯1s	吸合時間		≤50ms
溫度	-40℃~85℃	釋放時間		≤45ms
負載端引出端型式	M10外螺紋	介質耐壓	主觸點間	50Hz/60Hz 1500VAC/1min
振動	3.5g,10~200Hz,1/2正弦波（通電）	介質耐壓	主觸點與線圈間	50Hz/60Hz 1500VAC/1min
濕度	5％~95％RH	絕緣電阻	初始狀態	100MΩ 1min
外形尺寸	104mm64.5mm106.5mm	絕緣電阻	電壽命后	50MΩ 1min
工作制式	長時	沖擊	穩定性	2.5g（通電）
帶載耐久(阻性) a	≥20000次	沖擊	強度	5g
負載接線力矩	10-12N.m	機械耐久		≥100000次
/	/	線圈接線力矩		1.2-2.0N.m

AZJ400S 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	線圈功耗
12V	≤70%Us	5%-40%Us	14.4Ω±10%	10W±10%
24V	≤70%Us	5%-40%Us	57.6Ω±10%	10W±10%
36V	≤70%Us	5%-40%Us	129.6Ω±10%	10W±10%
48V	≤70%Us	5%-40%Us	210Ω±10%	10W±10%
60V	≤70%Us	5%-40%Us	360Ω±10%	10W±10%
72V	≤70%Us	5%-40%Us	518.4Ω±10%	10W±10%

AZJ400D 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	1.9Ω±10%	24Ω±10%	75W±10%	6W±10%
24V	≤70%Us	5%-40%Us	7.5Ω±10%	96Ω±10%	75W±10%	6W±10%
36V	≤70%Us	5%-40%Us	17.5Ω±10%	216Ω±10%	75W±10%	6W±10%
48V	≤70%Us	5%-40%Us	31Ω±10%	384Ω±10%	75W±10%	6W±10%
60V	≤70%Us	5%-40%Us	48Ω±10%	400Ω±10%	75W±10%	6W±10%
72V	≤70%Us	5%-40%Us	68Ω±10%	860Ω±10%	75W±10%	6W±10%

型號說明

外形安裝尺寸圖

不帶輔助

帶輔助

接線原理圖

產品包裝規格

產品

型號

包裝

方式

內包裝

最小數量

紙箱規格

(長x寬x高cm)

單只凈重

（g）

總數量

(只)

凈重

（kg）

毛重

（kg）

AZJ400D

珍珠棉+紙箱

10只/層

50.2x31.9x15

1030

10.3

11.2

備注：

、每個產品類多種典型包裝規格僅列舉一例

，以供參考。

、包裝實際重量隨環境溫濕度會有浮動變化

，具體的批次重量，可聯系您的專屬業務人員獲取

。

使用注意事項

、本資料僅供客戶選型參考，奧凱已盡力確保本資料中信息的準確性。產品規格

、參數可能因產品改良等發生變更

，而未及時更新導致規格參數的不一致。具體每個產品的參數及性能請以?shī)W凱提供的樣品及對應簽字受控的承認書為準

。

、關于本產品的應用，客戶在選型產品時

，根據自己的具體使用條件和環境要求

，選擇與之相匹配的產品，其中未明確規定的要求條件

，請與奧凱聯系

，以便獲取更多的技術支持。

、安裝使用本產品時

，無論接線還是固定安裝，均要求使用防松彈墊

。

、安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值

，可能導致安裝不牢固或破壞產品

。

5、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）

，或靠近有熱輻射的物體

，建議配合安裝散熱風扇使用。

、禁止使用高處（高度≥30cm）跌落過的產品

。

7、禁止在有油污的環境下使用該產品

，尤其是未接線前

，主端子被油污污染會嚴重影響導電性，影響產品壽命

。

、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作

，但有失效

、爆炸、不斷開引起燃燒的風險

。

、該產品不能作為保護器使用

，使用時線路必須串聯保護器。

、奧凱僅做阻性電壽命驗證和質量保證

，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置

。

、持續工作后，斷開后立即重啟

，會因產品處于發熱狀態而影響吸合電壓

，吸合電壓會升高屬合理現象

。

、嚴禁帶電接線。
