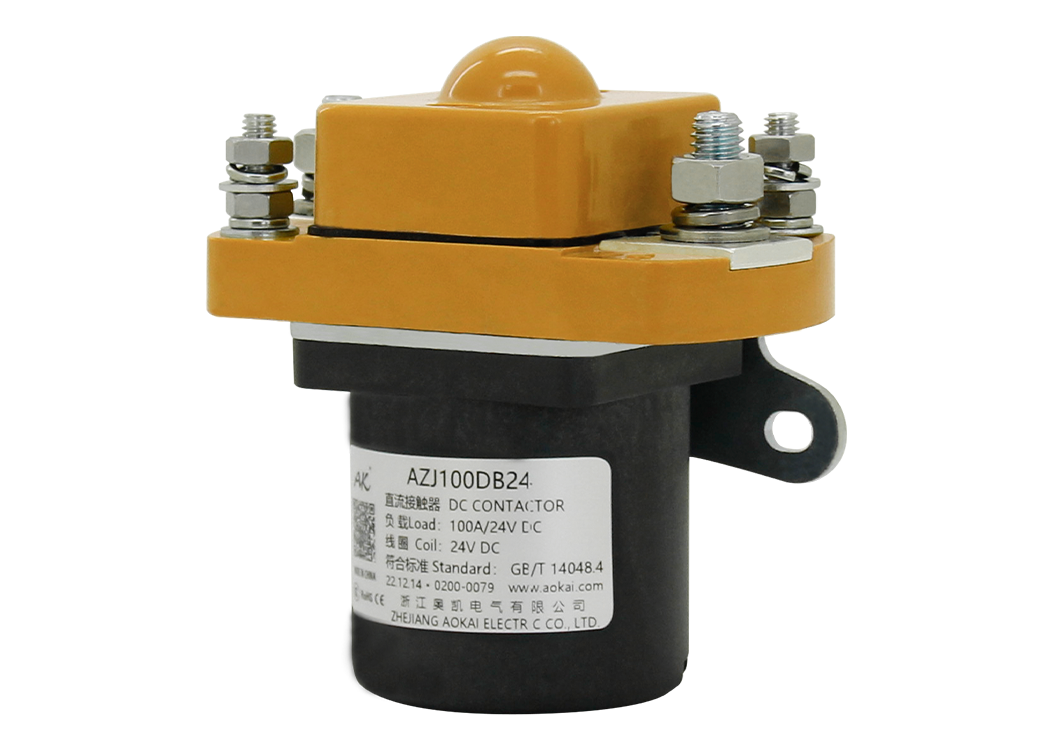

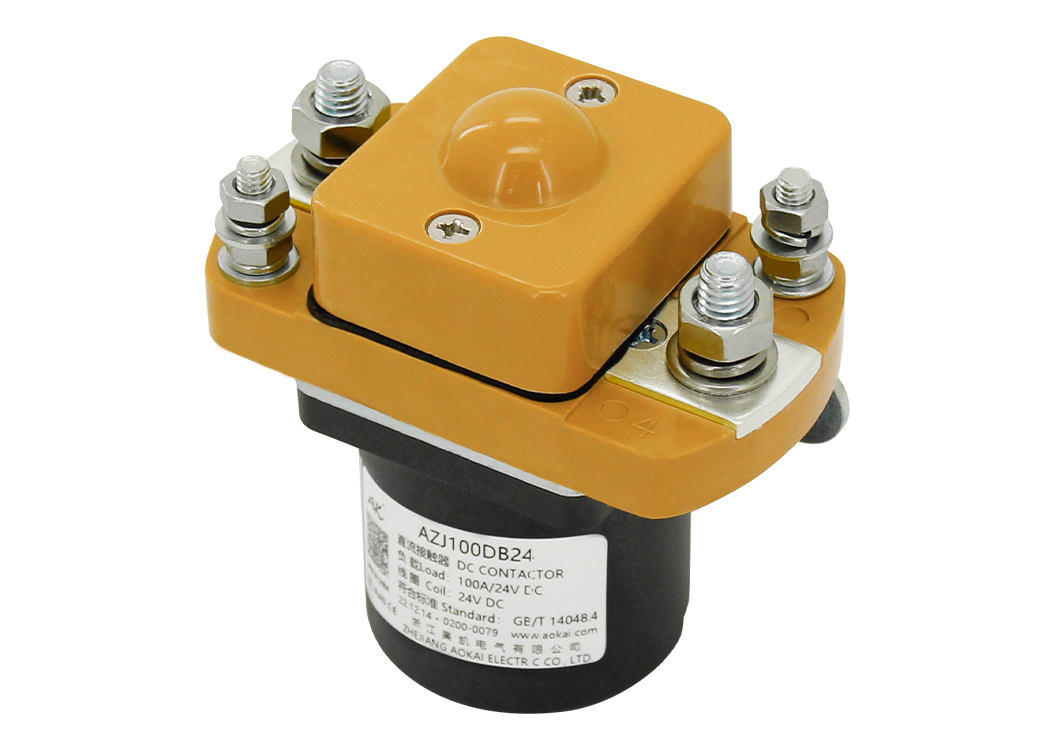

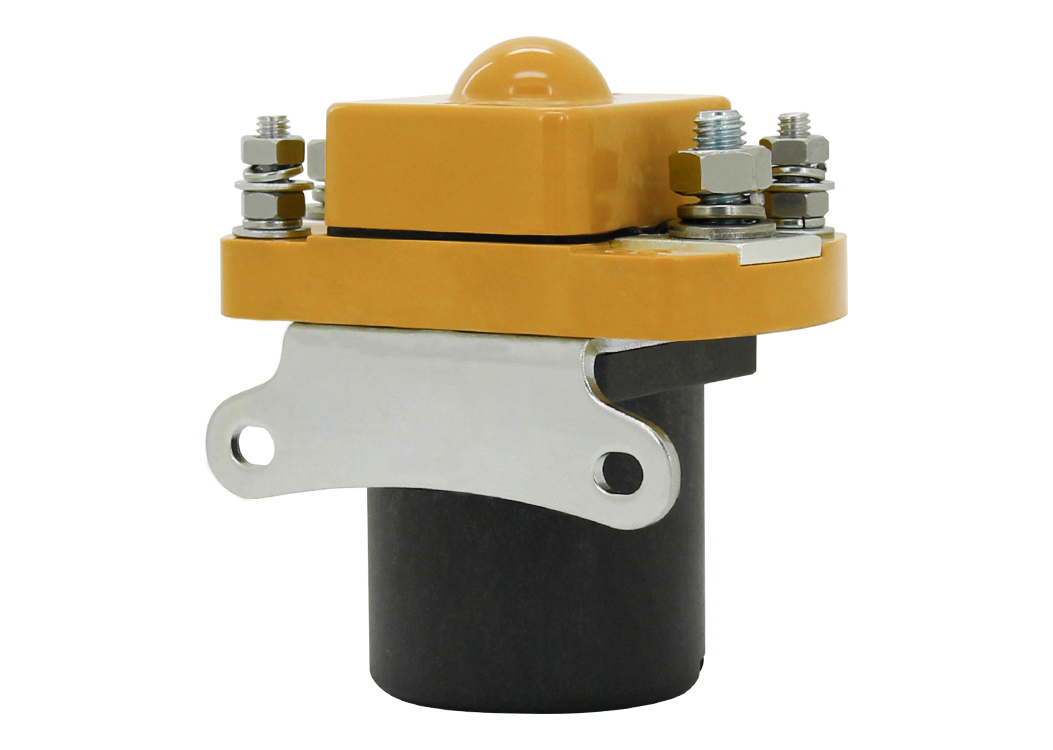

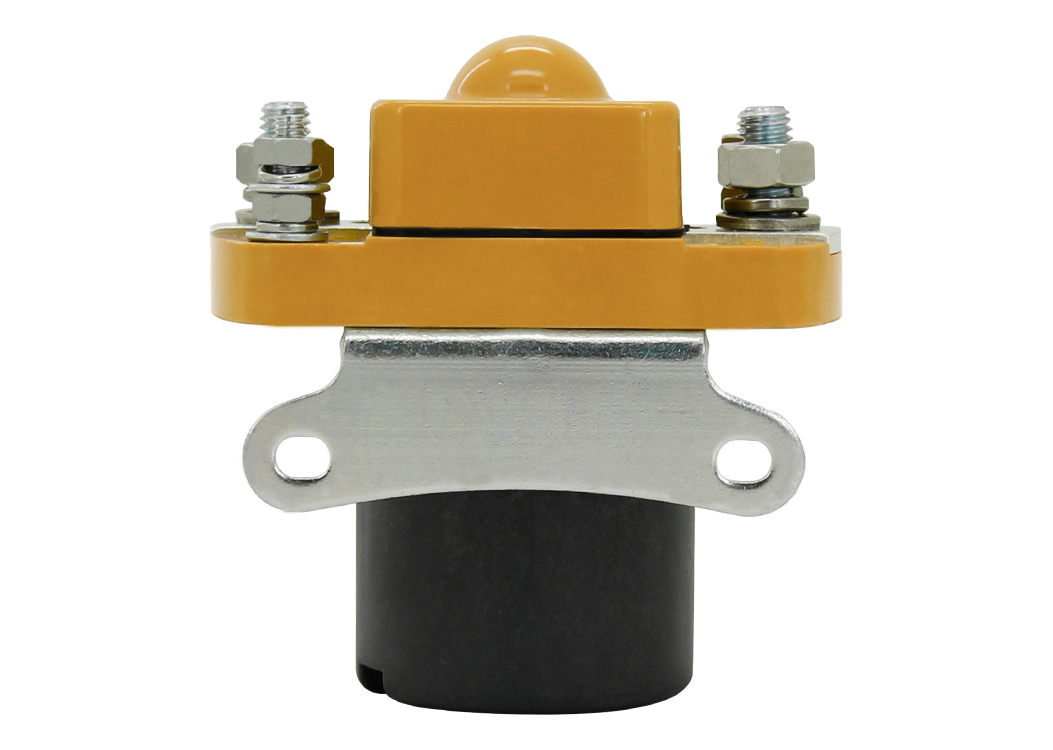

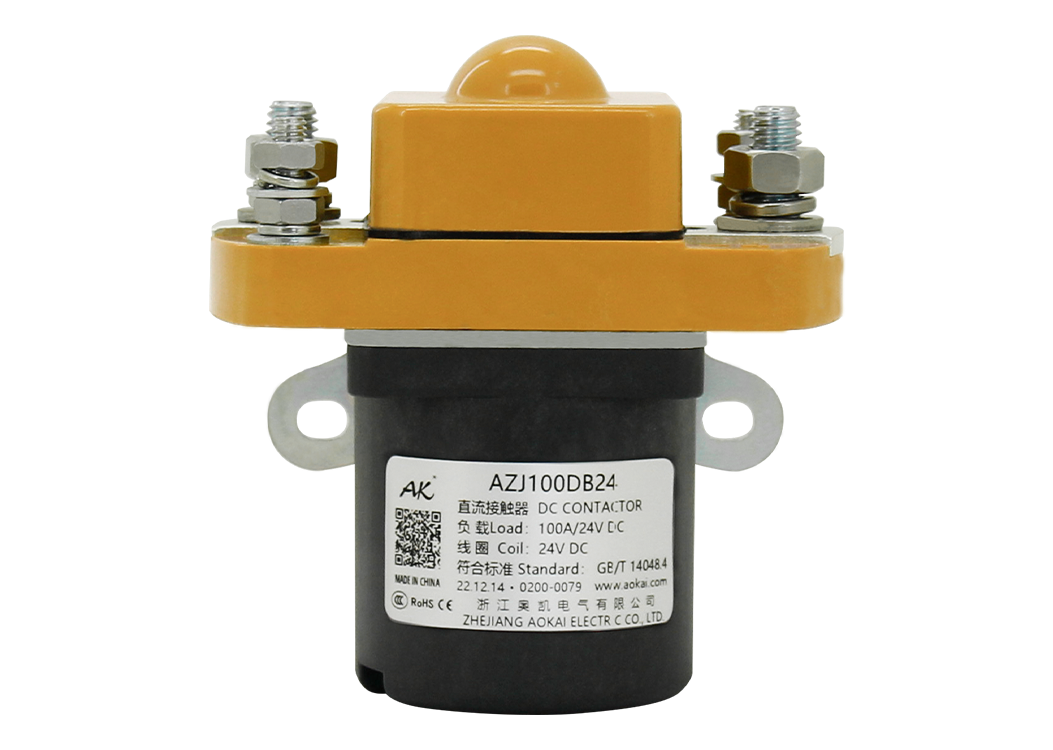

AZJ100DB

直流接觸器

特性

1、持續100A負載;

、具有一組常閉觸點形式;

、線圈功耗≤6W;

4、絕緣電阻達100MΩ(1000VDC)，觸點與線圈間耐壓3.5kV;

、IP防護等級:IP50;

、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;

、符合RoHs（2015/863/EU）,REACH（1907/2006/EC）要求;

、安規認證：CE、CCC

、Rosh;

應用領域

50A-1000A

，12-72VDC，功耗低

、散熱快

、不粘連，壽命長

，接觸可靠

，可帶輔助觸點。應用于變頻器

、5G通信電源

、電動叉車、工程車

、充電機

、AGV

、電池包領域；

產品認證

· 符合RoHs（2002/95/EC）要求

；

在線咨詢 PDF下載立即下單

性能參數（at23℃）

觸點形式	1K（1NO）	吸合電壓		≤70%Us
接觸電阻	≤0.5mΩ	釋放電壓		5%-40%Us
接觸壓降	≤80mV(at 100A)	觸點彈跳時間		≤5ms
過載電流	≤7le,≯1s	吸合時間		≤30ms
溫度	-40℃~85℃	釋放時間		≤30ms
負載端引出端型式	M6外螺紋	介質耐壓	主觸點間	50Hz/60Hz 1500VAC/1min
振動	3.5g,10~200Hz,1/2正弦波（通電）	介質耐壓	主觸點與線圈間	50Hz/60Hz 1500VAC/1min
濕度	5％~95％RH	絕緣電阻	初始狀態	100MΩ 1min
外形尺寸	70mm42mm73mm	絕緣電阻	電壽命后	50MΩ 1min
工作制式	長時	沖擊	穩定性	2.5g（通電）
帶載耐久(阻性) a	≥20000次	沖擊	強度	5g
負載接線力矩	6-8N.m	機械耐久		≥100000次
/	/	線圈接線力矩		1.2-2.0N.m

AZJ100DB 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	1.4Ω±5%	24Ω±5%	100W±5%(<100ms)	6W±5%
24V	≤70%Us	5%-40%Us	5.5Ω±5%	94.5Ω±5%	100W±5%(<100ms)	6W±5%
36V	≤70%Us	5%-40%Us	13Ω±5%	216Ω±5%	100W±5%(<100ms)	6W±5%
48V	≤70%Us	5%-40%Us	23Ω±5%	384Ω±5%	100W±5%(<100ms)	6W±5%
60V	≤70%Us	5%-40%Us	36Ω±5%	600Ω±5%	100W±5%(<100ms)	6W±5%
72V	≤70%Us	5%-40%Us	52Ω±5%	864Ω±5%	100W±5%(<100ms)	6W±5%

型號說明

外形安裝尺寸圖

不帶輔助

帶輔助

接線原理圖

產品包裝規格

產品

型號

包裝

方式

內包裝

最小數量

紙箱規格

(長x寬x高cm)

單只凈重

（g）

總數量

(只)

凈重

（kg）

毛重

（kg）

AZJ100S

珍珠棉+紙箱

20只/層

43.5x31.5x16.5

320

12.8

備注：

、每個產品類多種典型包裝規格僅列舉一例，以供參考

。

、包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量

，可聯系您的專屬業務人員獲取

。

使用注意事項

1、本資料僅供客戶選型參考

，奧凱已盡力確保本資料中信息的準確性

。產品規格、參數可能因產品改良等發生變更

，而未及時更新導致規格參數的不一致

。具體每個產品的參數及性能請以奧凱提供的樣品及對應簽字受控的承認書為準。

、關于本產品的應用

，客戶在選型產品時，根據自己的具體使用條件和環境要求

，選擇與之相匹配的產品

，其中未明確規定的要求條件，請與奧凱聯系

，以便獲取更多的技術支持

。

3、安裝使用本產品時

，無論接線還是固定安裝

，均要求使用防松彈墊。

、安裝緊固件的扭矩應在本規范要求的標準范圍內

，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品

。

、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體

，建議配合安裝散熱風扇使用

。

6、禁止使用高處（高度≥30cm）跌落過的產品

。

、禁止在有油污的環境下使用該產品

，尤其是未接線前，主端子被油污污染會嚴重影響導電性

，影響產品壽命

。

8、禁止超出額定電壽命使用該產品

，額定電壽命到達時雖然產品還可以繼續工作

，但有失效、爆炸

、不斷開引起燃燒的風險

。

9、該產品不能作為保護器使用

，使用時線路必須串聯保護器

。

10、奧凱僅做阻性電壽命驗證和質量保證

，產品用于有感性負載或容性負載的環境時

，建議回路并聯浪涌保護裝置。

、持續工作后

，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓

，吸合電壓會升高屬合理現象

。

12、嚴禁帶電接線

。
