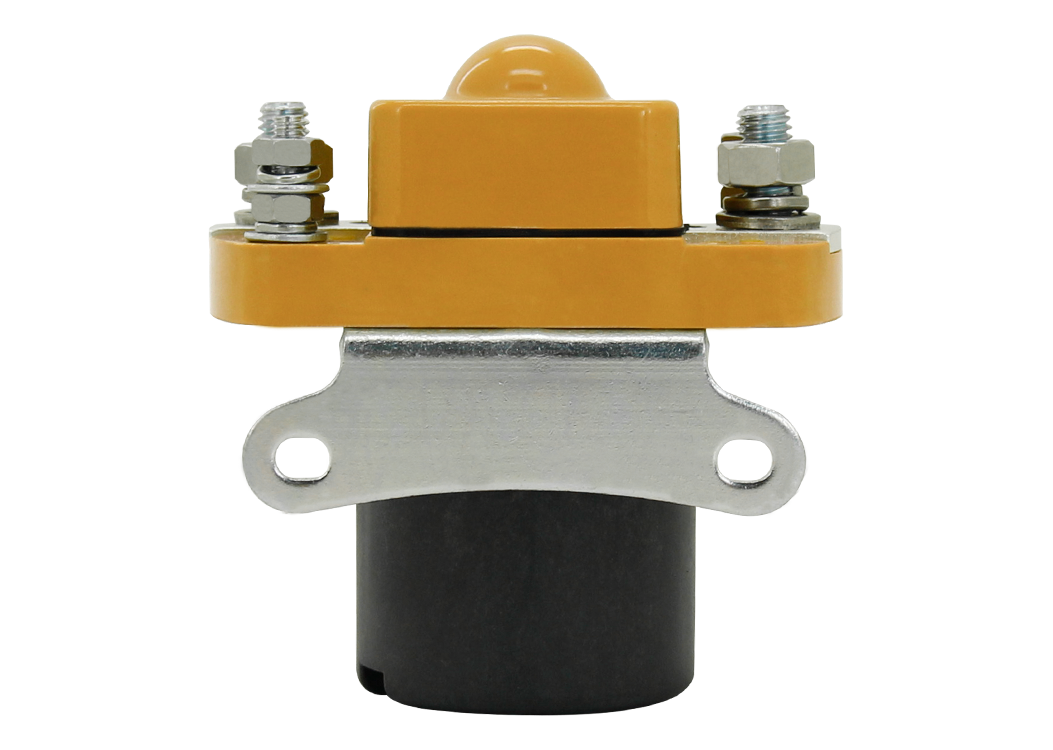

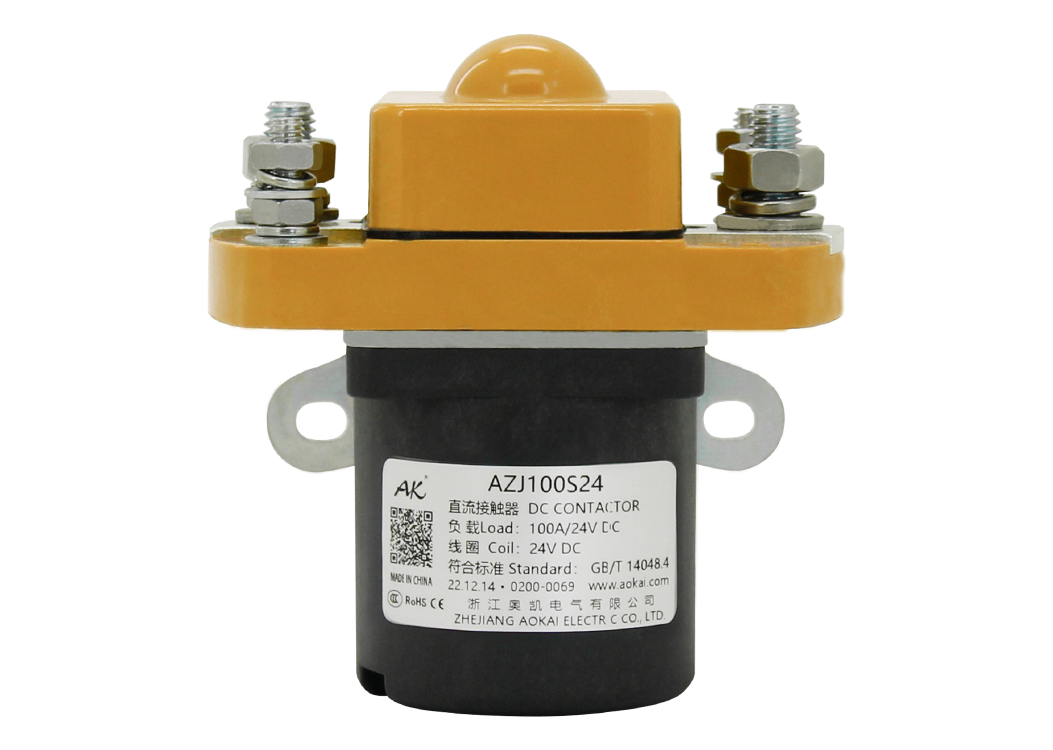

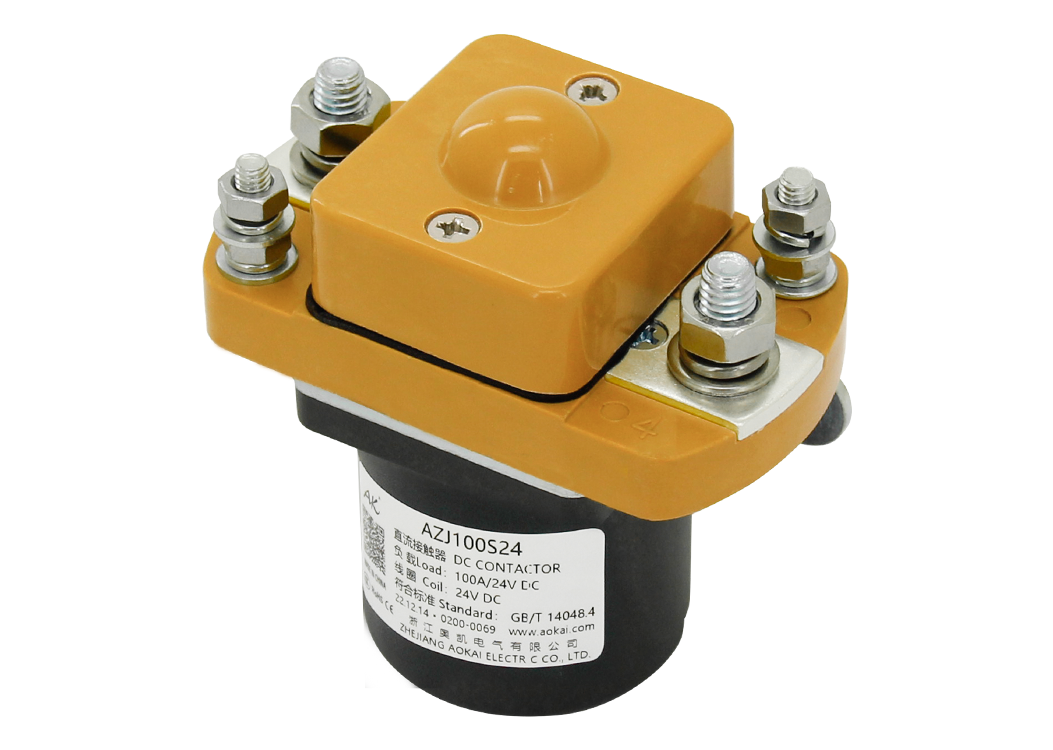

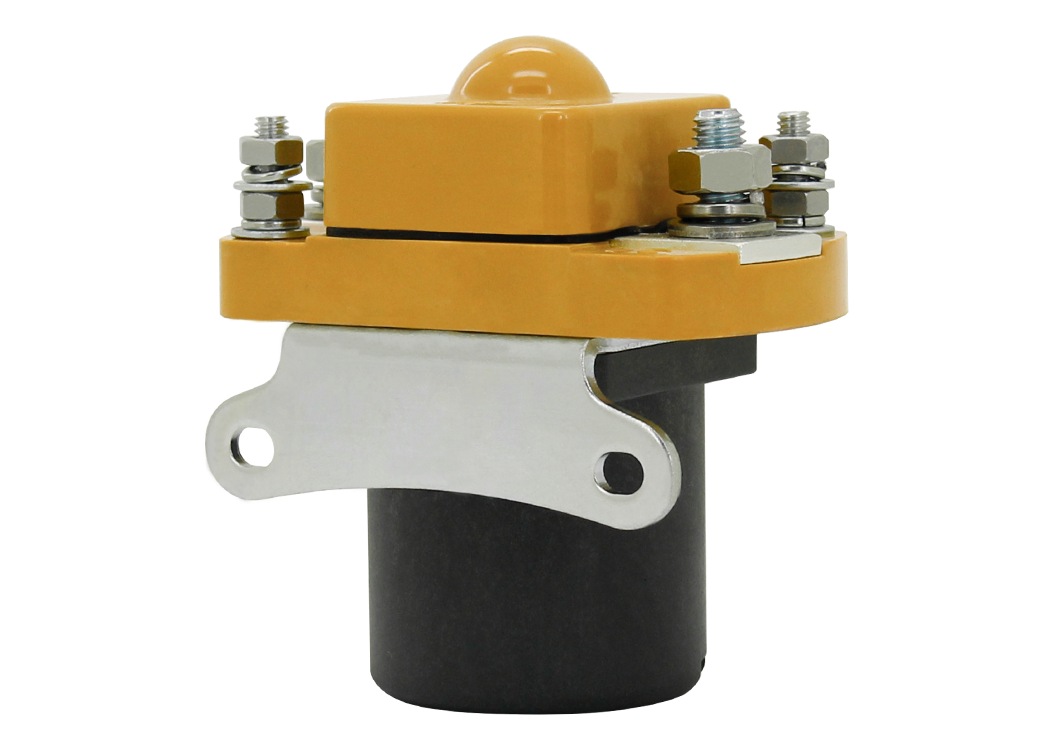

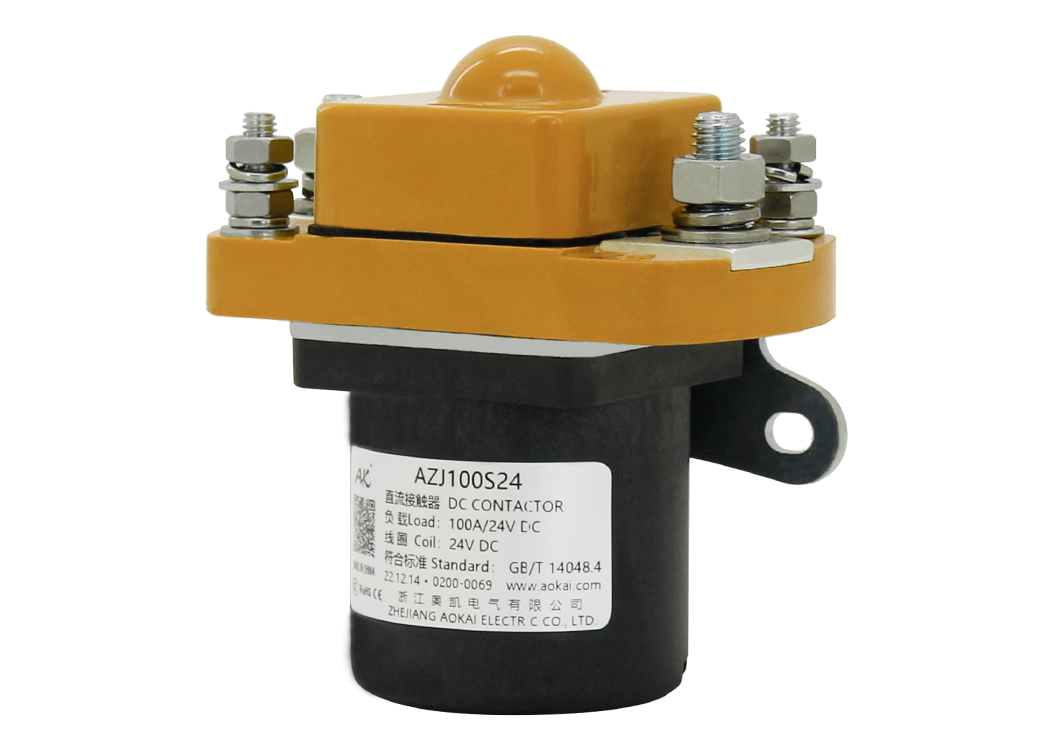

            AZJ100S直流接觸器


















              •


              •


              •


              •


              •











              •


              •


              •


              •


              •










            AZJ100S


            直流接觸器


            特性
            1、持續100A負載;
            2
            、具有一組常開觸點形式;
            3
              、線圈功耗≤6W;
            4、絕緣電阻達100MΩ(1000VDC)
            ，觸點與線圈間耐壓3.5kV;
            5、IP防護等級:IP50;
            6、符合IEC 60664-1
            ，GB/T14048.1和GB/T14048.4要求;
            7、 符合RoHs（2015/863/EU）,REACH（1907/2006/EC）要求;
            8
            、安規認證：CE
            、CCC、Rosh;



                應用領域

            50A-1000A
            ，12-72VDC
            ，功耗低、散熱快
            、不粘連
            ，壽命長，接觸可靠
            ，可帶輔助觸點
            。應用于變頻器、5G通信電源
            、電動叉車
            、工程車、充電機
            、AGV
            、電池包領域；





                產品認證














            · 符合RoHs（2002/95/EC）要求
            ；



















            性能參數（at23℃）
            觸點形式
            1K（1NO）
            吸合電壓
            ≤70%Us
            接觸電阻
            ≤0.5mΩ
            釋放電壓
            5%-40%Us
            接觸壓降
            ≤80mV(at 100A)
            觸點彈跳時間
            ≤5ms
            過載電流
            ≤7le,≯1s
            吸合時間
            ≤30ms
            溫度
            -40℃~85℃
            釋放時間
            ≤30ms
            負載端引出端型式
            M6外螺紋
            介質耐壓
            主觸點間
            50Hz/60Hz 1500VAC/1min
            振動
            3.5g,10~200Hz,1/2正弦波（通電）
            主觸點與線圈間
            50Hz/60Hz 1500VAC/1min
            濕度
            5％~95％RH
            絕緣電阻
            初始狀態
            100MΩ 1min
            外形尺寸
            70mm*42mm*73mm
            電壽命后
            50MΩ 1min
            工作制式
            長時
            沖擊
            穩定性
            2.5g（通電）
            帶載耐久(阻性) a
            ≥20000次
            強度
            5g
            負載接線力矩
            6-8N.m
            機械耐久
            ≥100000次
            /
            /
            線圈接線力矩
            1.2-2.0N.m


            AZJ100S 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            線圈電阻
            線圈功耗
            12V
            ≤70%Us
            5%-40%Us
            24.8Ω±5%
            6W±5%
            24V
            ≤70%Us
            5%-40%Us
            99.2Ω±5%
            6W±5%
            36V
            ≤70%Us
            5%-40%Us
            223.2Ω±5%
            6W±5%
            48V
            ≤70%Us
            5%-40%Us
            396.8Ω±5%
            6W±5%
            60V
            ≤70%Us
            5%-40%Us
            620Ω±5%
            6W±5%
            72V
            ≤70%Us
            5%-40%Us
            892.8Ω±5%
            6W±5%


            AZJ100D 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            		線圈電阻
            啟動功率
            保持功耗
            啟動保持
            12V
            ≤70%Us
            5%-40%Us
            		3.2Ω±5%48Ω±5%
            45W±5%(<100ms)
            4W±5%
            24V
            ≤70%Us
            5%-40%Us
            		12.8Ω±5%192Ω±5%
            45W±5%(<100ms)
            4W±5%
            36V
            ≤70%Us
            5%-40%Us
            		28.8Ω±5%432Ω±5%
            45W±5%(<100ms)
            4W±5%
            48V
            ≤70%Us
            5%-40%Us
            		51.2Ω±5%768Ω±5%
            45W±5%(<100ms)
            4W±5%
            60V
            ≤70%Us
            5%-40%Us
            		80Ω±5%1200Ω±5%
            45W±5%(<100ms)
            4W±5%
            72V
            ≤70%Us
            5%-40%Us
            		115.2Ω±5%1728Ω±5%
            45W±5%(<100ms)
            4W±5%

            型號說明






            外形安裝尺寸圖
            不帶輔助


            帶輔助






            接線原理圖


            產品包裝規格
            產品
            型號
            包裝
            方式
            內包裝
            最小數量
            紙箱規格
            (長x寬x高cm)
            單只凈重
            （g）
            總數量
            (只)
            凈重
            （kg）
            毛重
            （kg）
            AZJ100S
            珍珠棉+紙箱
            		20只/層43.5x31.5x16.5
            320
            		4012.814
            備注：
            1
            、每個產品類多種典型包裝規格僅列舉一例，以供參考
            。
            2
            、包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量
            ，可聯系您的專屬業務人員獲取
            。

            使用注意事項

            1、 本資料僅供客戶選型參考
            ，奧凱已盡力確保本資料中信息的準確性
            。產品規格、參數可能因產品改良等發生變更
            ，而未及時更新導致規格參數的不一致
            。具體每個產品的參數及性能請以?shī)W凱提供的樣品及對應簽字受控的承認書為準。
            2
            、 關于本產品的應用
            ，客戶在選型產品時，根據自己的具體使用條件和環境要求
            ，選擇與之相匹配的產品
            ，其中未明確規定的要求條件，請與奧凱聯系
            ，以便獲取更多的技術支持
            。
            3
            、 安裝使用本產品時
            ，無論接線還是固定安裝，均要求使用防松彈墊
            。
            4
            、 安裝緊固件的扭矩應在本規范要求的標準范圍內
            ，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品
            。
            5
            、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體
            ，建議配合安裝散熱風扇使用
            。
            6、 禁止使用高處（高度≥30cm）跌落過的產品
            。
            7
            、 禁止在有油污的環境下使用該產品，尤其是未接線前
            ，主端子被油污污染會嚴重影響導電性
            ，影響產品壽命。
            8
            、 禁止超出額定電壽命使用該產品
            ，額定電壽命到達時雖然產品還可以繼續工作，但有失效
            、爆炸
            、不斷開引起燃燒的風險。
            9
            、該產品不能作為保護器使用
            ，使用時線路必須串聯保護器。
            10
            、奧凱僅做阻性電壽命驗證和質量保證
            ，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置
            。
            11
            、持續工作后，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓
              ，吸合電壓會升高屬合理現象
              。
            12、嚴禁帶電接線
              。
