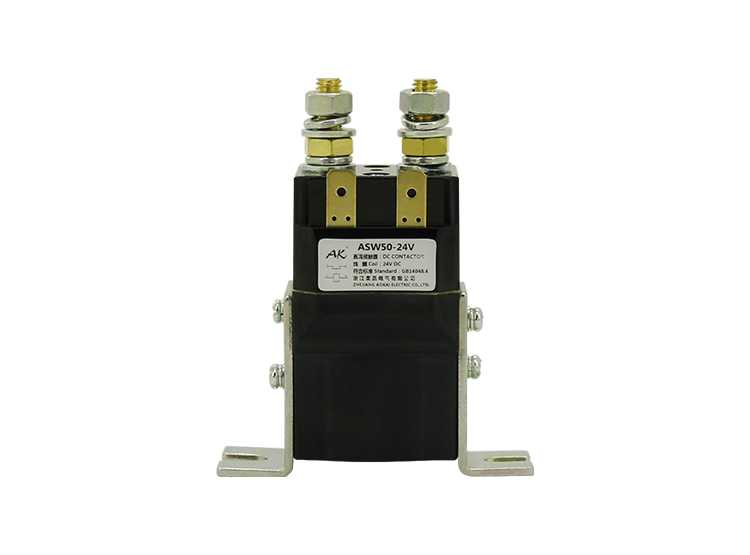

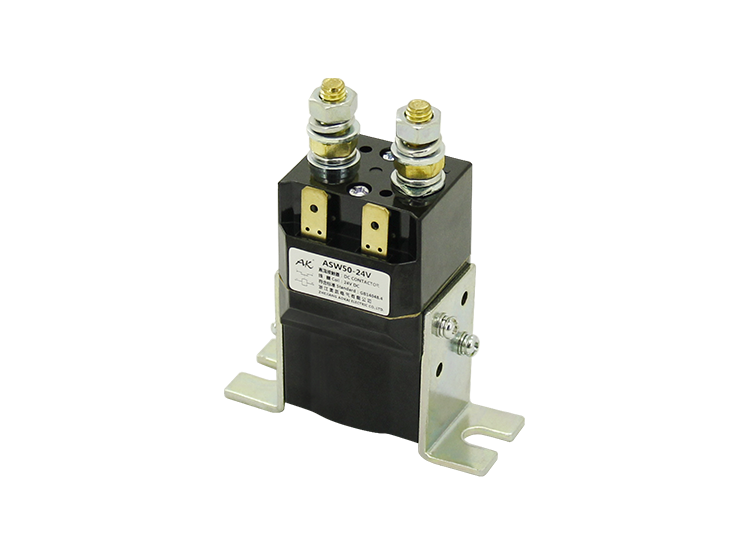

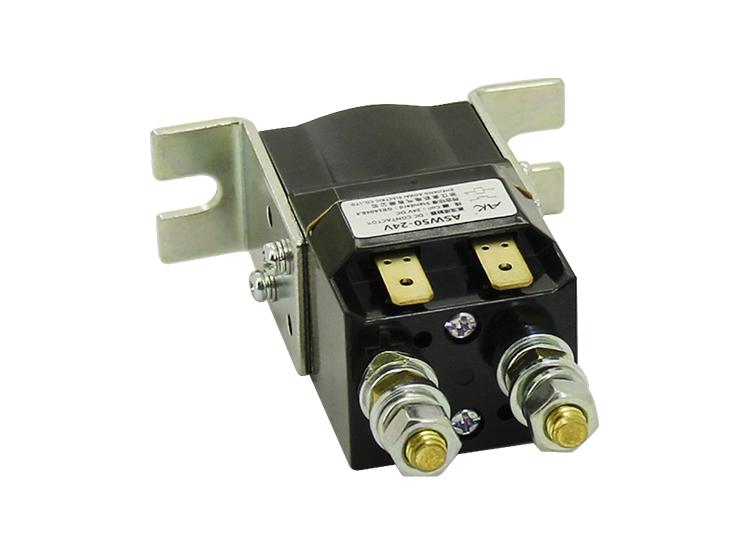

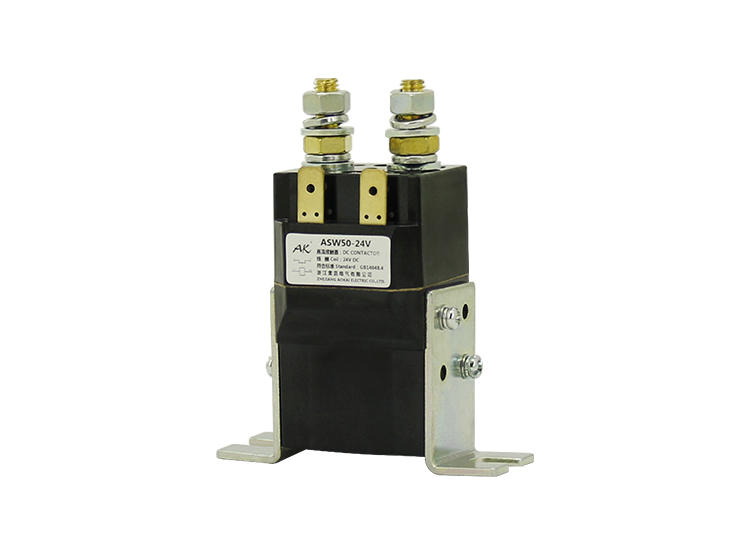

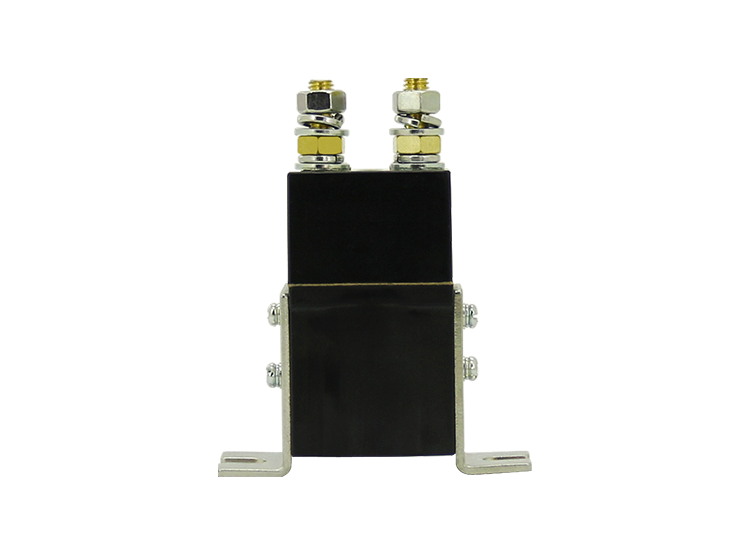

            ASW50直流接觸器


















              •


              •


              •


              •


              •


              •











              •


              •


              •


              •


              •


              •










            ASW50


            直流接觸器


            特性
            1、長時50A負載;
            2
            、具有一組雙穩態觸點形式;
            3
            、線圈功耗≤9W;
            4、絕緣電阻達100MΩ(1000VDC)，觸點與線圈間耐壓1kV;
            5
              、IP防護等級:IP40;
            6
              、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;
            7
              、符合RoHS（2015/863/EU）
              ，REACH（1907/2006/EC）要求;
            8、安規認證：CE
              、RoHS;



                應用領域

            50A-2000A
              ，12-110VDC
              ，主觸點形式有一組和二組常開、一組和二組常閉
              、一組和二組轉換
              ，非常靈活的安裝方式，功耗低
              、發熱小
              、不粘連，壽命長
            ，接觸可靠
            ，可帶輔助觸點。應用于變頻器
            、5G通信電源
            、電動叉車、工程車
            、充電機
            、AGV、電池包領域
            ；





                產品認證












            · 符合RoHs（2002/95/EC）要求
            ；



















            性能參數（at23℃）
            觸點形式
            1K（1NO）/ 1B（1NC）
            		吸合電壓≤70%Us
            接觸電阻
            ≤0.5mΩ
            		釋放電壓≥10%Us
            接觸壓降
            ≤80mV(at 50A)
            		觸點彈跳時間≤5ms
            過載電流
            ≤7le,≯1s
            		吸合時間≤30ms
            溫度
            -40℃~65℃
            		釋放時間≤30ms
            負載端引出端型式
            M6外螺紋
            		介質耐壓主觸點間50Hz/60Hz 1000VAC/1min
            振動
            3.5g,10~200Hz,1/2正弦波（通電）
            		主觸點與線圈間50Hz/60Hz 1000VAC/1min
            濕度
            20％~90％RH
            		絕緣電阻初始狀態100MΩ 1min
            外形尺寸
            36x33x83.5mm
            		電壽命后50MΩ 1min
            工作制式
            連續
            		沖擊(60-100)次/分、加速度≤4g
            帶載耐久(阻性) a
            ≥6000次
            		機械耐久≥100000次
            負載接線力矩
            4-5N.m
            		線圈接線6.3x0.8插片


            ASW50S 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            		保持電流
            線圈功耗
            12V
            ≤70%Us
            ≥10%Us
            ≤0.6A
            		5～9W
            24V
            ≤70%Us
            ≥10%Us
            ≤0.25A
            		5～9W
            36V
            ≤70%Us
            ≥10%Us
            ≤0.23A
            		5～9W
            48V
            ≤70%Us
            ≥10%Us
            ≤0.2A
            		5～9W
            60V
            ≤70%Us
            ≥10%Us
            ≤0.15A
            		5～9W
            72V≤70%Us≥10%Us≤0.13A
            5～9W

            型號說明






            外形安裝尺寸圖
            ASW50S(不帶支架)

            ASW50SFS(不帶支架)

            ASW50SL(帶支架)

            ASW50SLFS(帶支架)






            接線原理圖


            使用注意事項
            1
            、 本資料僅供客戶選型參考
            ，奧凱已盡力確保本資料中信息的準確性。產品規格
            、參數可能因產品改良等發生變更
            ，而未及時更新導致規格參數的不一致。具體每個產品的參數及性能請以?shī)W凱提供的樣品及對應簽字受控的承認書為準
            。
            2
            、 關于本產品的應用，客戶在選型產品時
            ，根據自己的具體使用條件和環境要求
            ，選擇與之相匹配的產品，其中未明確規定的要求條件
            ，請與奧凱聯系
            ，以便獲取更多的技術支持。
            3
            、 安裝使用本產品時
            ，無論接線還是固定安裝，均要求使用防松彈墊
              。
            4
              、 安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值
              ，可能導致安裝不牢固或破壞產品
              。
            5、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
              ，或靠近有熱輻射的物體
              ，建議配合安裝散熱風扇使用。
            6
              、 禁止使用高處（高度≥30cm）跌落過的產品
              。
            7、 產品線圈的驅動功率必須大于等于產品的線圈功率
              ，否則
              ，會降低產品的切換能力。
            8
            、 對線圈連續通電時
            ，線圈電壓不能超過**容許電壓，否則線圈異常發熱會影響線圈的使用壽命
            。
            9
            、 本產品非防水產品，請勿在水
            、溶劑
            、油可能接觸到外殼或端子的環境使用，否則因外殼老化或端子腐蝕會引起異常發熱
            。
            10
            、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作
            ，但有失效
            、爆炸、不斷開引起燃燒的風險
            。
            11
            、該產品不能作為保護器使用，使用時線路必須串聯保護器
            。
            12
            、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時
            ，建議回路并聯浪涌保護裝置
            。
            13、持續工作后
            ，斷開后立即重啟
            ，會因產品處于發熱狀態而影響吸合電壓
            ，吸合電壓會升高屬合理現象。
            14
            、嚴禁帶電接線
            。
