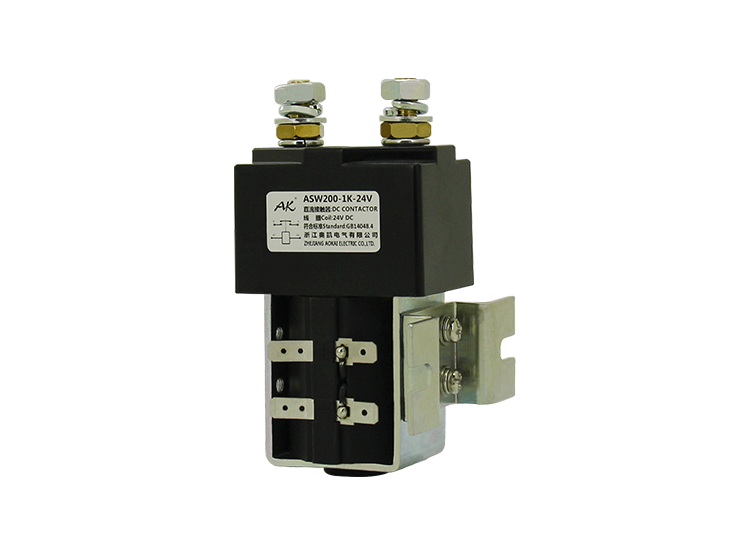

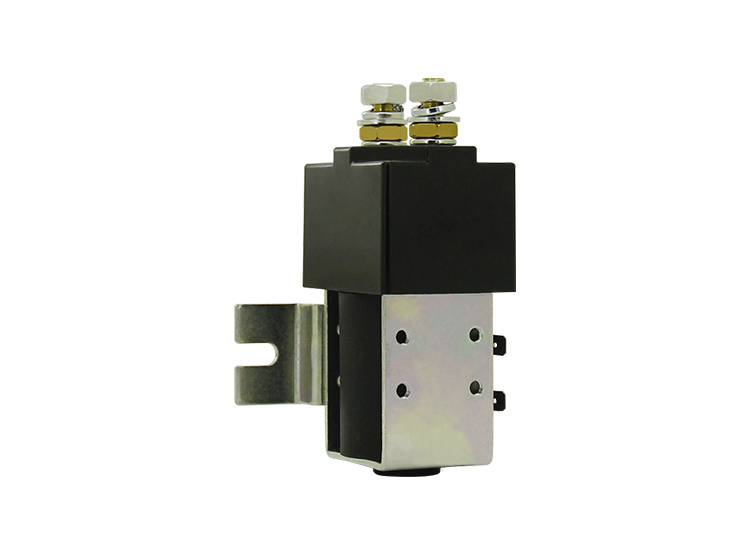

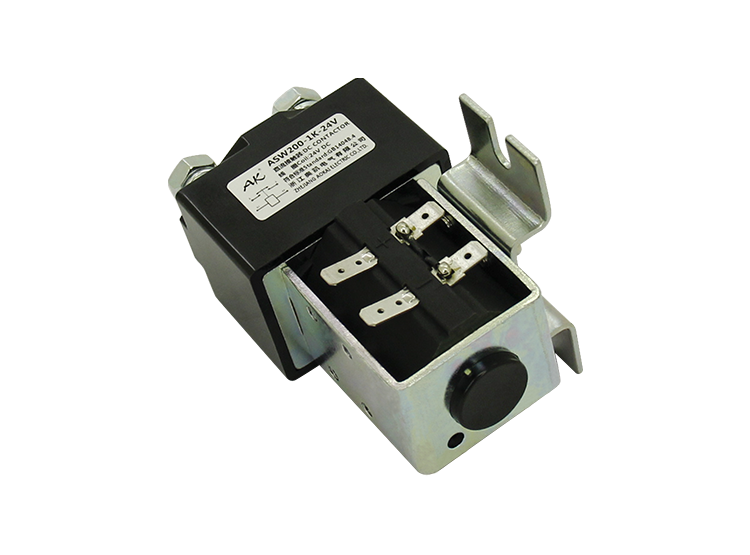

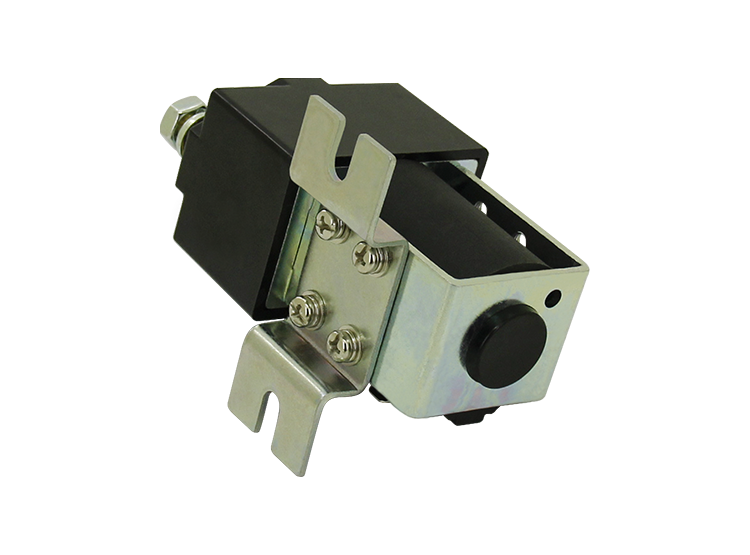

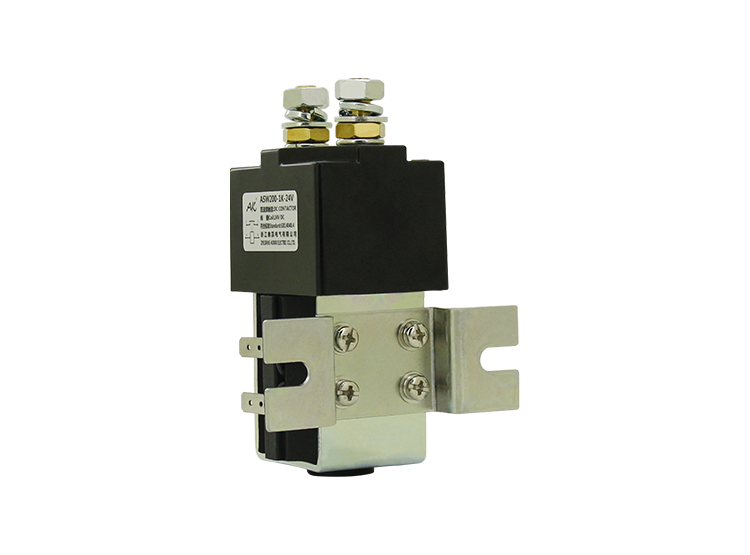

            ASW200M直流接觸器


















              •


              •


              •


              •


              •


              •











              •


              •


              •


              •


              •


              •










            ASW200M


            直流接觸器


            特性
            1、長時200A負載;
            2
            、具有一組雙穩態觸點形式;
            3
            、線圈功耗≤45W;
            4、絕緣電阻達100MΩ(1000VDC)，觸點與線圈間耐壓1kV;
            5
            、IP防護等級:IP40;
            6
            、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;
            7
            、符合RoHS（2015/863/EU）
            ，REACH（1907/2006/EC）要求;
            8、安規認證：CE
            、RoHS;



                應用領域

            50A-2000A
            ，12-110VDC，主觸點形式有一組和二組常開
            、一組和二組常閉
            、一組和二組轉換，非常靈活的安裝方式
            ，功耗低
            、發熱小、不粘連
            ，壽命長
              ，接觸可靠
              ，可帶輔助觸點。應用于變頻器
              、5G通信電源
              、電動叉車、工程車
              、充電機
              、AGV、電池包領域
              ；





                產品認證












            · 符合RoHs（2002/95/EC）要求
              ；



















            性能參數（at23℃）
            觸點形式
            雙穩態1K（1NO），1B（1NC）
            		吸合電壓20%-80%Us
            接觸電阻
            ≤0.5mΩ
            		釋放電壓20%-80%Us
            接觸壓降
            ≤80mV(at 200A)
            		觸點彈跳時間≤5ms
            過載電流
            ≤7le,≯1s
            		吸合時間≤30ms
            溫度
            -40℃~65℃
            		釋放時間≤30ms
            負載端引出端型式
            M8外螺紋
            		介質耐壓主觸點間50Hz/60Hz 1000VAC/1min
            振動
            3.5g,10~200Hz,1/2正弦波（通電）
            		主觸點與線圈間50Hz/60Hz 1000VAC/1min
            濕度
            20％~90％RH
            		絕緣電阻初始狀態100MΩ 1min
            外形尺寸
            61x48x123mm
            		電壽命后50MΩ 1min
            工作制式
            連續
            		沖擊(60-100)次/分
            、加速度≤4g
            帶載耐久(阻性) a
            ≥6000次
            		機械耐久≥100000次
            負載接線力矩
            8-10N.m
            		線圈接線6.3x0.8插片
            /
            /
            		脈沖寬度0.5~1S


            ASW200M 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            		保持電流
            線圈功耗
            12V
            20%-80%Us
            20%-80%Us
            ≤1.2A
            		15～45W
            24V
            20%-80%Us
            20%-80%Us
            ≤0.7A
            		15～45W
            36V
            20%-80%Us
            20%-80%Us
            ≤0.65A
            		15～45W
            48V
            20%-80%Us
            20%-80%Us
            ≤0.65A
            		15～45W
            60V
            20%-80%Us
            20%-80%Us
            ≤0.7A
            		15～45W
            72V20%-80%Us20%-80%Us≤0.6A
            15～45W

            型號說明






            外形安裝尺寸圖
            ASW200M(不帶支架)

            ASW200MFS(不帶支架)







            接線原理圖



            使用注意事項
            1
            、 本資料僅供客戶選型參考，奧凱已盡力確保本資料中信息的準確性
            。產品規格
            、參數可能因產品改良等發生變更，而未及時更新導致規格參數的不一致
            。具體每個產品的參數及性能請以奧凱提供的樣品及對應簽字受控的承認書為準
            。
            2、 關于本產品的應用
            ，客戶在選型產品時
            ，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品
            ，其中未明確規定的要求條件
            ，請與奧凱聯系，以便獲取更多的技術支持
            。
            3
            、 安裝使用本產品時，無論接線還是固定安裝
            ，均要求使用防松彈墊
            。
            4、 安裝緊固件的扭矩應在本規范要求的標準范圍內
            ，扭矩低于扭矩最小值或超出扭矩**值
            ，可能導致安裝不牢固或破壞產品。
            5
            、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
            ，或靠近有熱輻射的物體，建議配合安裝散熱風扇使用
            。
            6
            、 禁止使用高處（高度≥30cm）跌落過的產品
            。
            7、 產品線圈的驅動功率必須大于等于產品的線圈功率
            ，否則
            ，會降低產品的切換能力。
            8
            、 對線圈連續通電時
            ，線圈電壓不能超過**容許電壓，否則線圈異常發熱會影響線圈的使用壽命
            。
            9
            、 本產品非防水產品，請勿在水
            、溶劑
            、油可能接觸到外殼或端子的環境使用，否則因外殼老化或端子腐蝕會引起異常發熱
            。
            10
            、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作
            ，但有失效、爆炸
            、不斷開引起燃燒的風險
            。
            11、該產品不能作為保護器使用
            ，使用時線路必須串聯保護器
            。
            12、奧凱僅做阻性電壽命驗證和質量保證
            ，產品用于有感性負載或容性負載的環境時
            ，建議回路并聯浪涌保護裝置。
            13
            、持續工作后
            ，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓
            ，吸合電壓會升高屬合理現象
            。
            14、嚴禁帶電接線
            。
