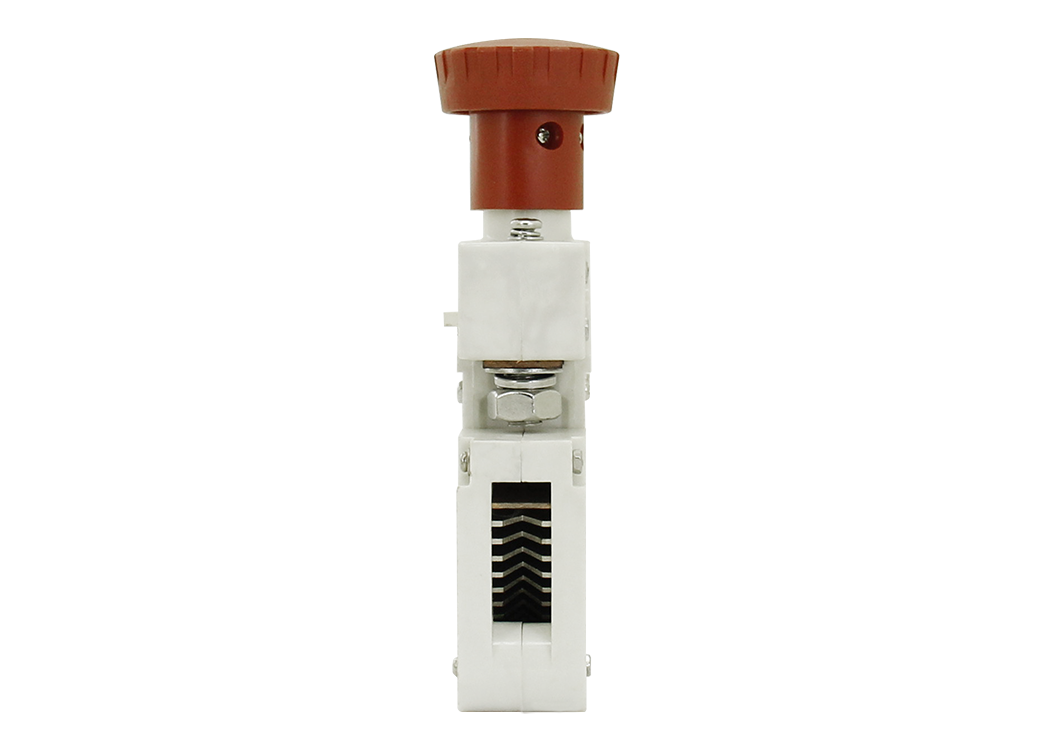

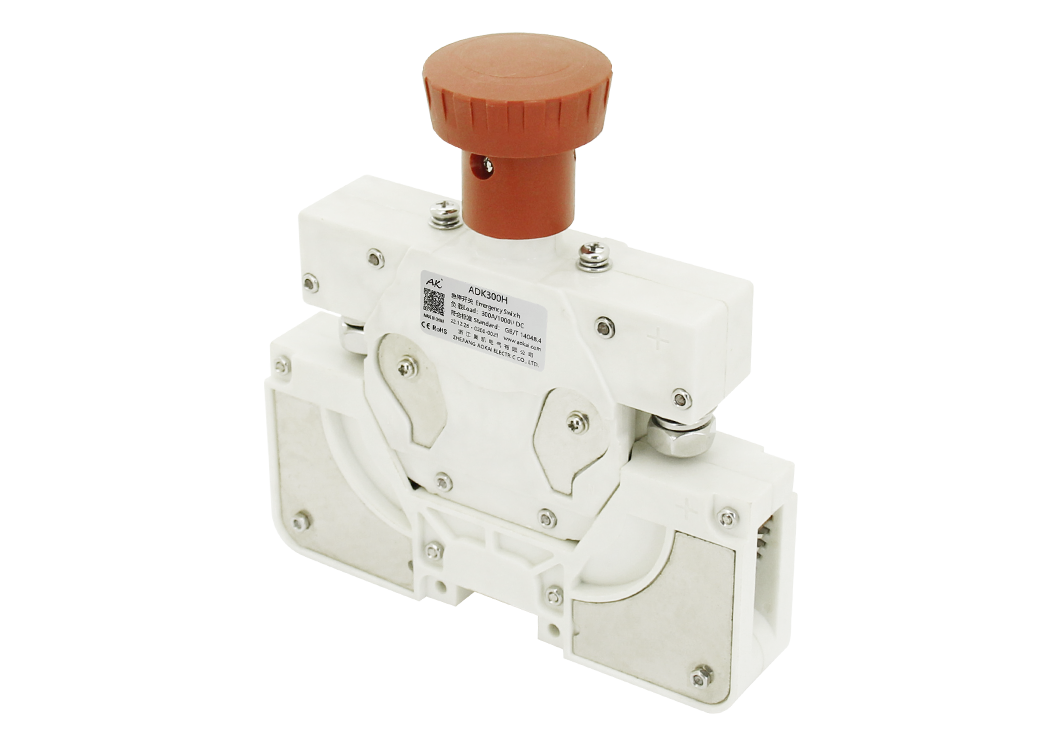

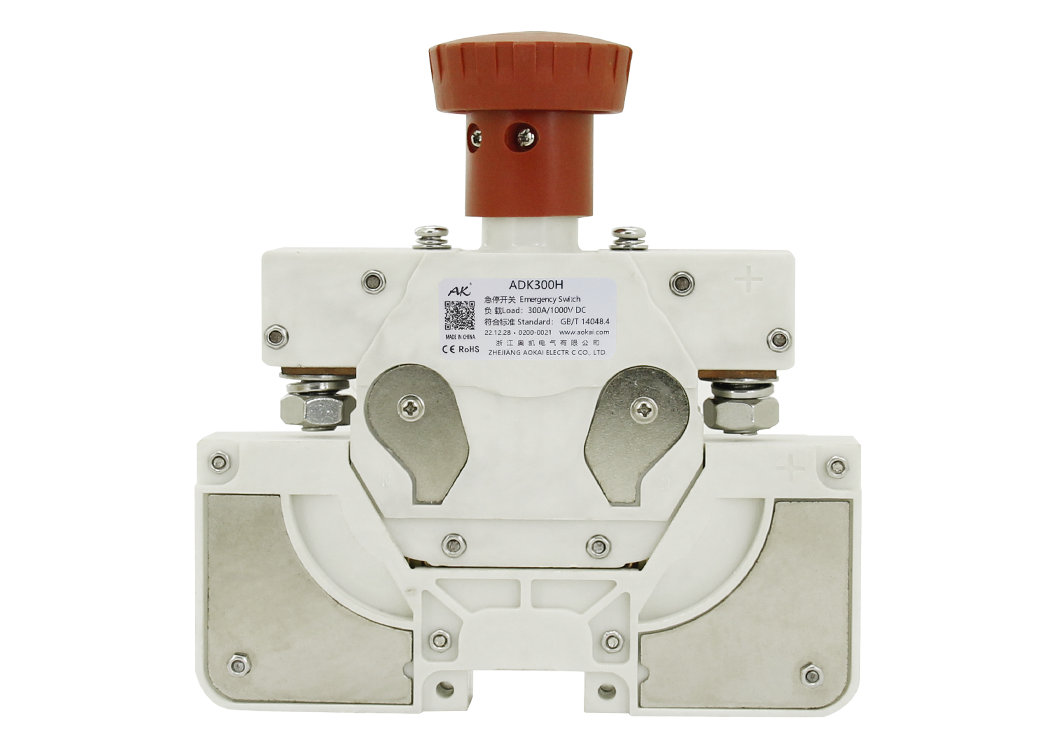

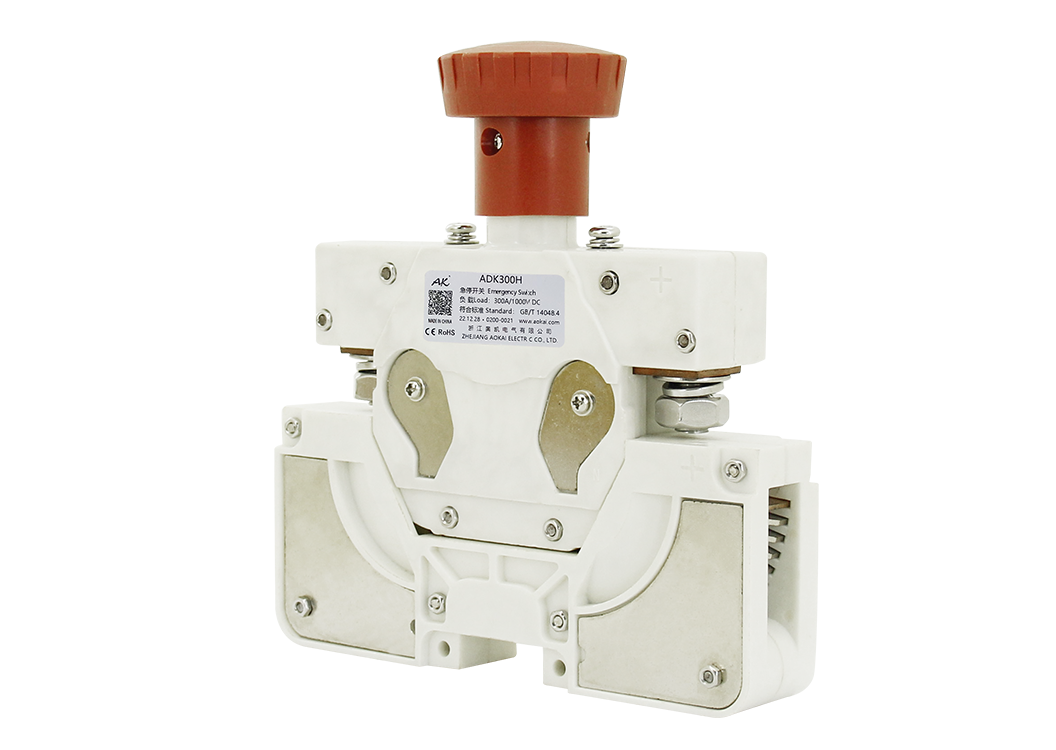

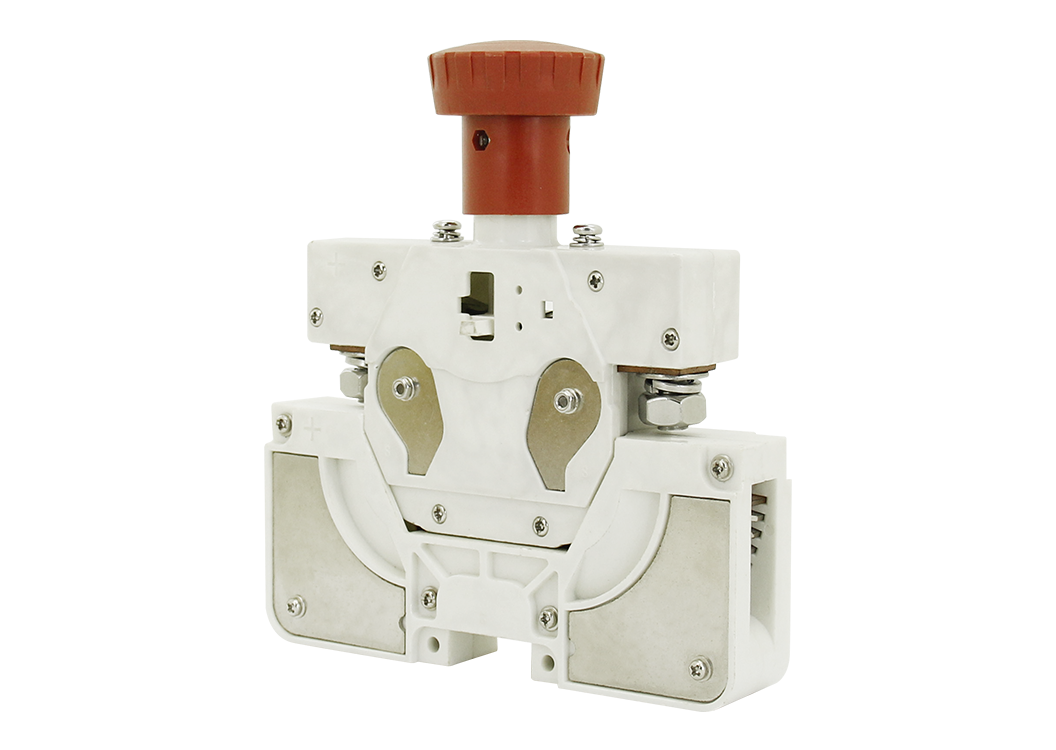

ADK300H
緊急開關
特性
1
、持續300A負載，觸點額定電壓≤1000V;
2
、具有一組常閉觸點形式;
3
、絕緣電阻達100MΩ(500VDC)，負載觸點耐壓3kV;
4
、IP防護等級:IP40;5
、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;
6、符合RoHs（2015/863/EU）
，REACH（1907/2006/EC）要求;7
、安規認證：CE、RoHS.;
應用領域
50-350A
，12-1000VDC，熱固性BMC外殼、不易破損，熱變型溫度高，銀合金觸點接通可靠，不粘連，發熱小，溫升低，壽命長。應用于電動叉車、低速車、工程車、AGV等總電源快速通斷領域；
產品認證
· 符合RoHs（2002/95/EC）要求；
性能參數（at23℃）
觸點形式 | 1B（1NC） | 閉合拉力(F1) | 30N≤F1≤50N | |
接觸電阻 | ≤50mΩ | 斷開推力(F2) | 30N≤F2≤50N | |
接觸壓降 | ≤80mV(at 300A) | 正常閉合時間 | ≤100ms | |
過載電流 | ≤7le,≯1s | 正常斷開時間 | ≤50ms | |
溫度 | -40℃~85℃ | 介質耐壓主觸點間 | 50Hz/60Hz 1500VAC/1min | |
| 負載端引出端型式 | M8內螺母 | 絕緣電阻 | 初始狀態 | 100MΩ 1min |
| 振動 | 2.5g,5~50Hz,1/2正弦波（通電） | 電壽命后 | 50MΩ 1min | |
濕度 | 5％~95％RH | 沖擊 | 穩定性 | 20g（通電） |
外形尺寸 | 60.5mm*34mm*183mm | 強度 | 50g | |
| 工作制式 | 長時 | 機械耐久 | ≥50000次 | |
| 帶載耐久(阻性) a | ≥6000次 | 安裝螺絲力矩M5 | 3-4N.m | |
| / | / | 負載接線力矩M10 | 10-14N.m | |
型號說明
外形安裝尺寸圖
接線原理圖
使用注意事項
1、本資料僅供客戶選型參考，奧凱已盡力確保本資料中信息的準確性。產品規格、參數可能因產品改良等發生變更，而未及時更新導致規格參數的不一致。具體每個產品的參數及性能請以奧凱提供的樣品及對應簽字受控的承認書為準。
2、 關于本產品的應用，客戶在選型產品時，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品，其中未明確規定的要求條件，請與奧凱聯系，以便獲取更多的技術支持。
3、 安裝使用本產品時 4、 安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品。 5、 禁止使用高處（高度≥30cm）跌落過的產品。 6、 禁止在有油污的環境下使用該產品，尤其是未接線前，主端子被油污污染會嚴重影響導電性，影響產品壽命。 7、 禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作，但有失效、爆炸、不斷開引起燃燒的風險。 8、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時，建議適當降容使用。 9、嚴禁帶電接線。，無論接線還是固定安裝，均要求使用防松彈墊。
