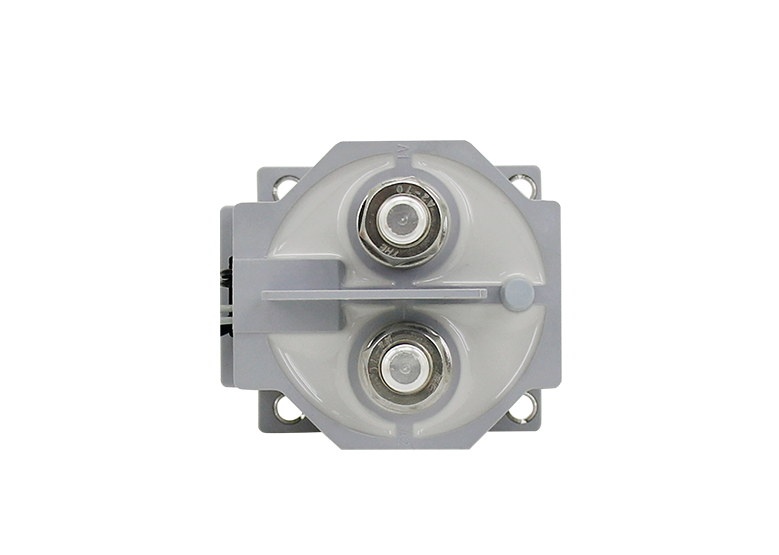

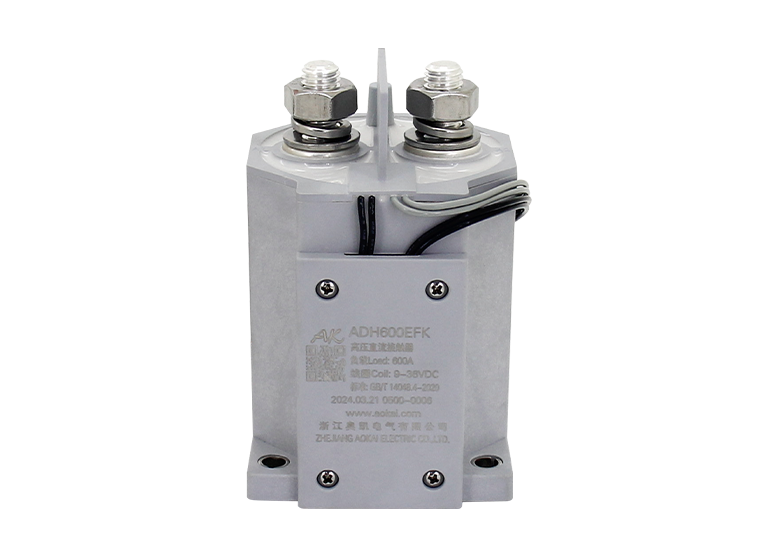

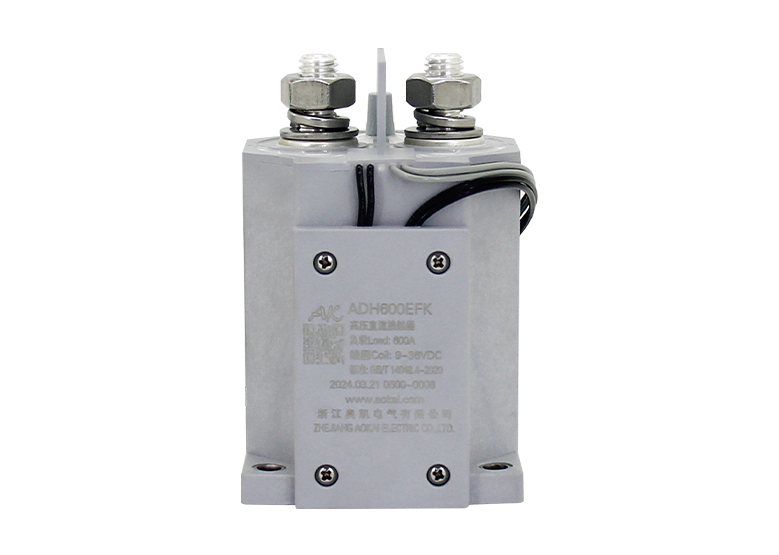

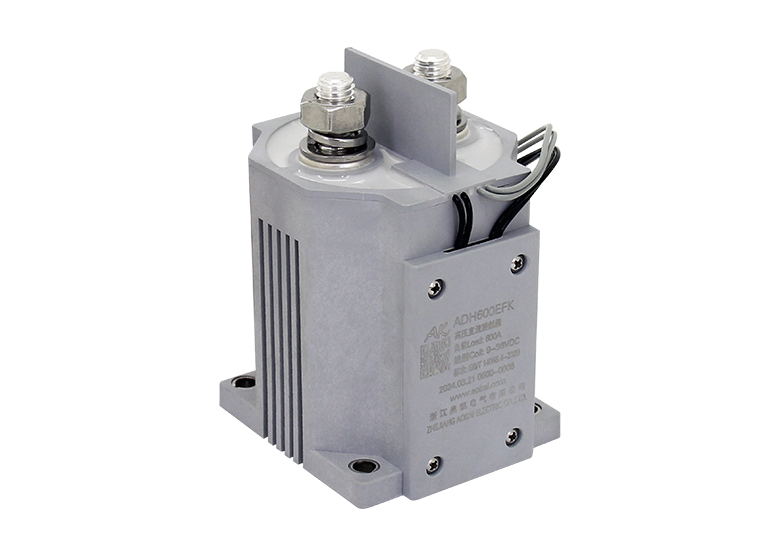

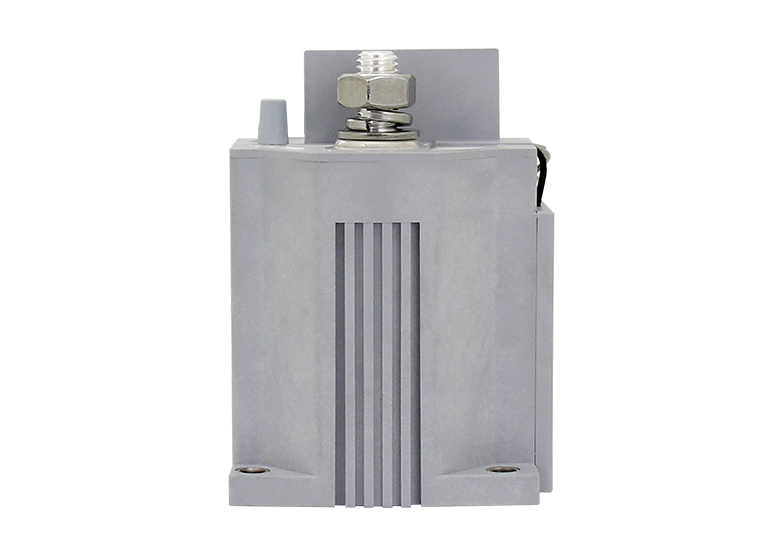

特性
1、高強度環氧樹脂密封
,無電弧泄露風險,確保壽命內不起火、不爆炸;2
3
4
5
6、符合RoHs(2015/863/EU)
7
主觸點參數
觸點形式 | 1K(1NO) |
觸點極性 | 無極性 |
接觸電阻 | ≤0.5mΩ |
接觸壓降 | ≤0.1V (at 200A) |
**切換電壓 | 1500VDC |
**分斷電流 | 4,000A (320VDC) 1次(Ops) |
電耐久性(阻性負載) | 2,000次(Ops) (1,000VDC, 400A) |
2,000次(Ops) (750VDC, 400A) | |
3,000次(Ops) (450VDC, 250A) | |
機械耐久 | 200,000次(Ops) |
電流耐受 | 600A ,持續 |
750A, 90s | |
1000A, 40s | |
18000A, 10ms |
性能參數(at23℃)
吸合電壓 | 見線圈參數表 | |
釋放電壓 | 見線圈參數表 | |
吸合時間 | ≤40ms | |
觸點彈跳時間 | ≤5ms | |
釋放時間 | ≤10ms | |
介質耐壓 | 主觸點間 | 10,000VDC 1min ,漏電流≤1mA |
主觸點與線圈間 | 3,500VDC 1min,漏電流≤1mA | |
絕緣電阻 | 初始狀態 | 1000MΩ(1500VDC 1min) |
電壽命后 | 500MΩ(1500VDC 1min) | |
沖擊 | 穩定性 | 20g(通電) |
強度 | 50g | |
振動 | 20g,80~2000Hz,1/2正弦波(通電) | |
濕度 | 5%~95%RH | |
溫度 | -40℃~85℃ | |
負載端引出端型式 | M10外螺紋 | |
重量 | 約About 1000g | |
外形尺寸 | 67x75.5x104mm | |
安裝方式 | 底部安裝 | |
溫升 | 主觸頭溫升≤50K(370mm ,600A持續) |
輔助觸點參數
輔助觸點形式 | FK/FB/FZ (1NO/1NC/1CO) |
輔助觸點額定電流 | 5A |
輔助觸點**分斷電壓 | 120VDC |
ADH400E 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 啟動功率 | 保持功耗 |
9-36V | 9-36V | 5-7V | 1.8Ω±10% | ≤4A | ≤8W |
型號說明
外形安裝尺寸圖
不帶輔助
帶常開/閉輔助
帶常開/閉輔助
接線原理圖
產品包裝規格
產品 型號 | 包裝 方式 | 內包裝 最小數量 | 紙箱規格 (長x寬x高cm) | 單只凈重 (g) | 總數量 (只) | 凈重 (kg) | 毛重 (kg) |
ADH350EFKG | 珍珠棉+紙箱 | 10只/層 | 53.5x23x20 | 500 | 20 | 10 | 10.8 |
備注:
1 2 使用注意事項 1、關于本產品的應用 2 3 4、避免把本接觸器安裝在強磁場的地方(如變壓器或強磁鐵處) 5、禁止在有油污的環境下使用該產品,尤其是未接線前,主端子被油污污染會嚴重影響導電性,影響產品壽命。 6、禁止超出額定電壽命使用該產品,額定電壽命到達時雖然產品還可以繼續工作,但有失效、爆炸、不斷開引起燃燒的風險。 7、當主電路電壓≥48V時 8、該產品不能作為保護器使用 9、奧凱僅做阻性電壽命驗證和質量保證 10 11 12 13
