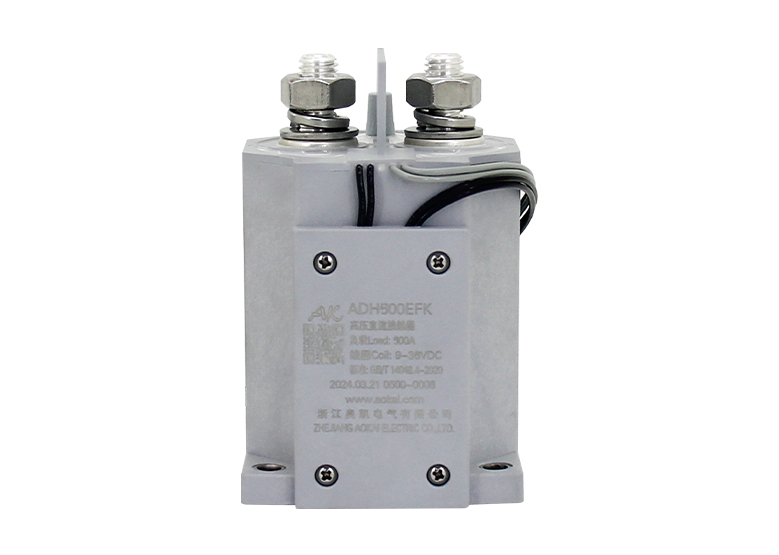

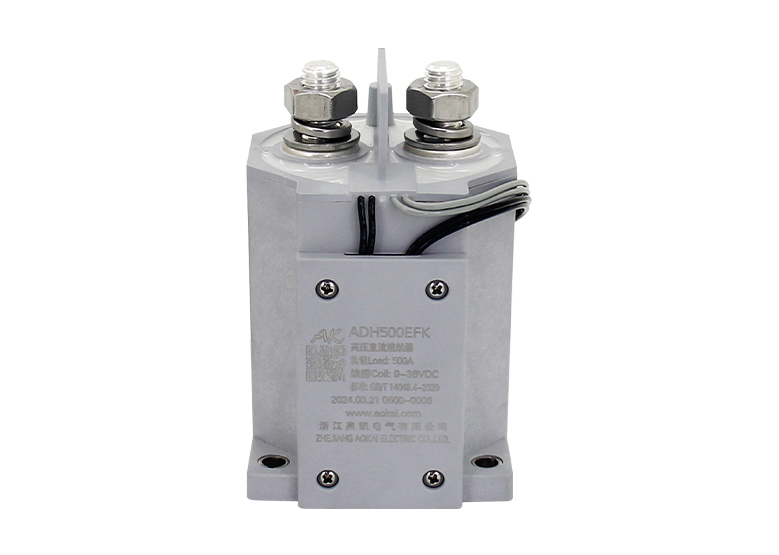

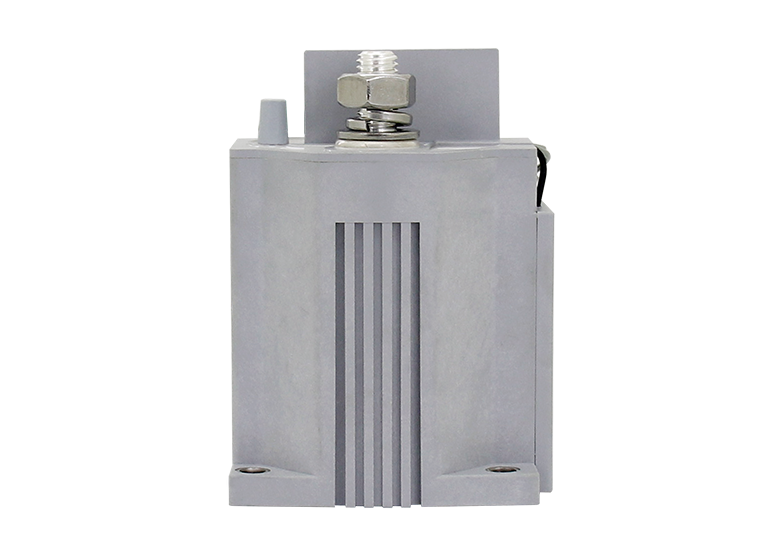

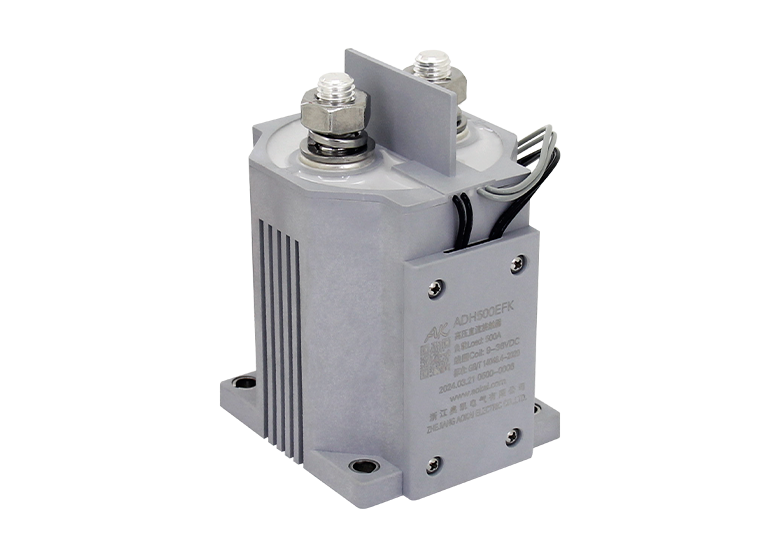

            ADH500高壓直流接觸器


















              •


              •


              •


              •


              •











              •


              •


              •


              •


              •










            ADH500E


            高壓直流接觸器


            特性
            1
            、高強度環氧樹脂密封，無電弧泄露風險，確保壽命內不起火、不爆炸;
            2、灌封以氮氣為主的氣體，有效防止觸點氧化、燒損
              ，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;
            3
              、500A 85℃長時間載流能力;
            4
              、絕緣電阻達100MΩ（1000VDC），觸點與線圈間耐壓3.5kV;
            5
              、符合IEC 60664-1
              ，GB/T14048.1和GB/T14048.4要求;
            6、符合RoHs（2015/863/EU）
              ，REACH（1907/2006/EC）要求;
            7
            、安規認證：CE、CCC
            、RoHS
            。



                應用領域






                產品認證












            · 符合RoHs（2002/95/EC）要求；



















            主觸點參數
            觸點形式
            1K（1NO）
            觸點極性
            無極性
            接觸電阻
            ≤0.5mΩ
            接觸壓降
            ≤0.1V (at 200A)
            **切換電壓
            1500VDC
            **分斷電流
            4,000A (320VDC) 1次(Ops)
            電耐久性（阻性負載）
            2,000次(Ops) (1,000VDC, 500A)
            3,000次(Ops) (750VDC, 500A)
            5,000次(Ops) (450VDC, 500A)
            機械耐久
            200,000次(Ops)
            電流耐受
            500A
            ，持續
            750A, 90s
            1000A, 40s
            18000A, 10ms


            性能參數（at23℃）
            吸合電壓
            見線圈參數表
            釋放電壓
            見線圈參數表
            吸合時間
            ≤40ms
            觸點彈跳時間
            ≤5ms
            釋放時間
            ≤10ms
            介質耐壓
            主觸點間
            10,000VDC 1min
            ，漏電流≤1mA
            主觸點與線圈間
            3,500VDC 1min，漏電流≤1mA
            絕緣電阻
            初始狀態
            1000MΩ(1500VDC 1min)
            電壽命后
            500MΩ(1500VDC 1min)
            沖擊
            穩定性
            20g（通電）
            強度
            50g
            振動
            20g,80~2000Hz,1/2正弦波（通電）
            濕度
            5%~95%RH
            溫度
            -40℃~85℃
            負載端引出端型式
            M10外螺紋
            重量
            約About 1000g
            外形尺寸
            67x75.5x104mm
            安裝方式
            底部安裝
            溫升
            主觸頭溫升≤50K（370mm
            ，500A持續）


            輔助觸點參數
            輔助觸點形式
            FK/FB/FZ (1NO/1NC/1CO)
            輔助觸點額定電流
            5A
            輔助觸點**分斷電壓
            120VDC

            ADH500E  線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            線圈電阻
            啟動功率
            保持功耗
            9-36V
            9-36V
            5-7V
            1.8Ω±10%
            ≤4A
            ≤8W



            型號說明






            外形安裝尺寸圖
            不帶輔助

            帶常開/閉輔助

            帶常開/閉輔助






            接線原理圖


            產品包裝規格
            產品
            型號
            包裝
            方式
            內包裝
            最小數量
            紙箱規格
            (長x寬x高cm)
            單只凈重
            （g）
            總數量
            (只)
            凈重
            （kg）
            毛重
            （kg）
            ADH350EFKG
            珍珠棉+紙箱
            		10只/層53.5x23x20
            500
            		201010.8
            備注：
            1
            、每個產品類多種典型包裝規格僅列舉一例
            ，以供參考。
            2
            、包裝實際重量隨環境溫濕度會有浮動變化
            ，具體的批次重量，可聯系您的專屬業務人員獲取
            。


            使用注意事項
            1
            、關于本產品的應用
            ，請客戶在選型產品時
            ，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品
            ，其中未明確規定的要求條件
            ，請與奧凱聯系，以便獲取更多的技術支持
            。
            2
            、安裝使用本產品時，無論接線還是固定安裝
            ，均要求使用防松彈墊
            。
            3、安裝緊固件的扭矩應在本規范要求的標準范圍內
            ，扭矩低于扭矩最小值或超出扭矩**值
            ，可能導致安裝不牢固或破壞產品。
            4
            、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
            ，或靠近有熱輻射的物體，建議配合安裝散熱風扇使用
            。
            5
            、禁止在有油污的環境下使用該產品，尤其是未接線前
            ，主端子被油污污染會嚴重影響導電性
            ，影響產品壽命。
            6
            、禁止超出額定電壽命使用該產品
            ，額定電壽命到達時雖然產品還可以繼續工作，但有失效
            、爆炸
            、不斷開引起燃燒的風險。
            7
            、當主電路電壓≥48V時
            ，如果產品標簽中有H符號出現
            ，表示主電路接線區分電流方向，“＋＂端或點有紅漆的接線柱端必須連接電源（電池）的正極
            。
            8
            、該產品不能作為保護器使用，使用時線路必須串聯保護器
            。
            9
            、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時
            ，建議回路并聯浪涌保護裝置
            。
            10、持續工作后
            ，斷開后立即重啟
            ，會因產品處于發熱狀態而影響吸合電壓，吸合電壓會升高屬合理現象
            。
            11
            、嚴禁帶電接線。
            12
            、在接觸器墜落的情況下（高度≥30cm）
            ，原則上請不要再使用。
            13
            、奧凱保留對產品更改的權利
            ，客戶在**下單之前應確認此規格書內容，必要時可要求我司提供新的規格書
            。
