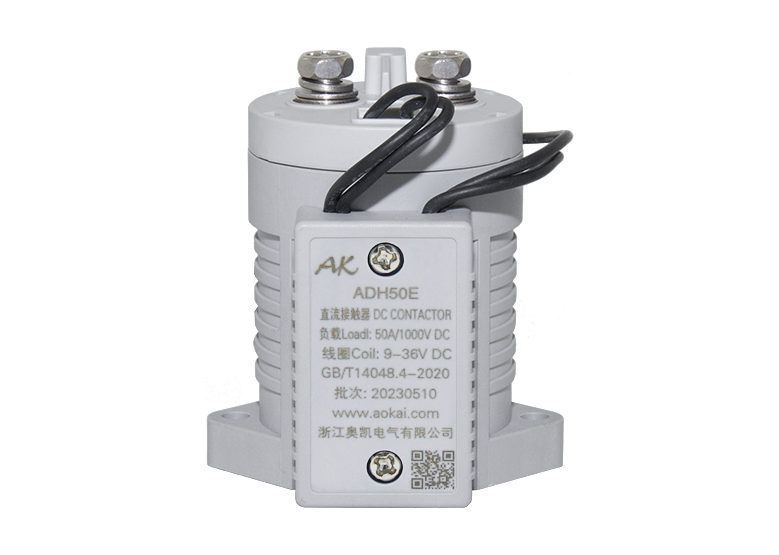

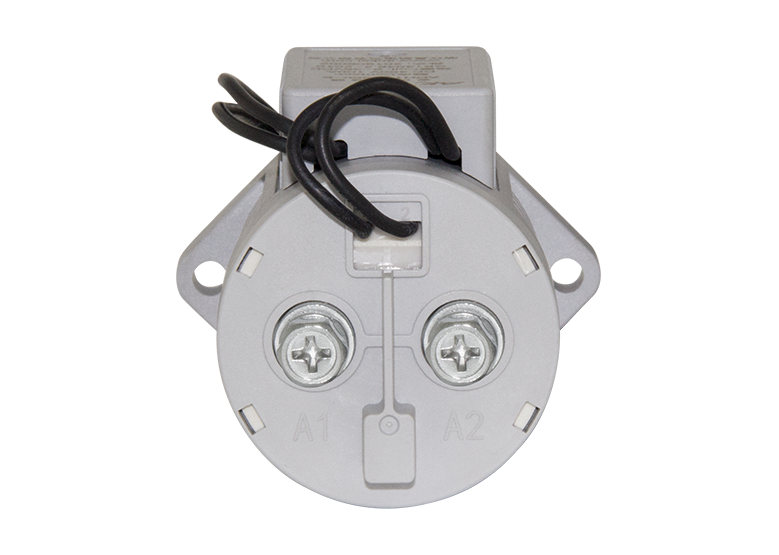

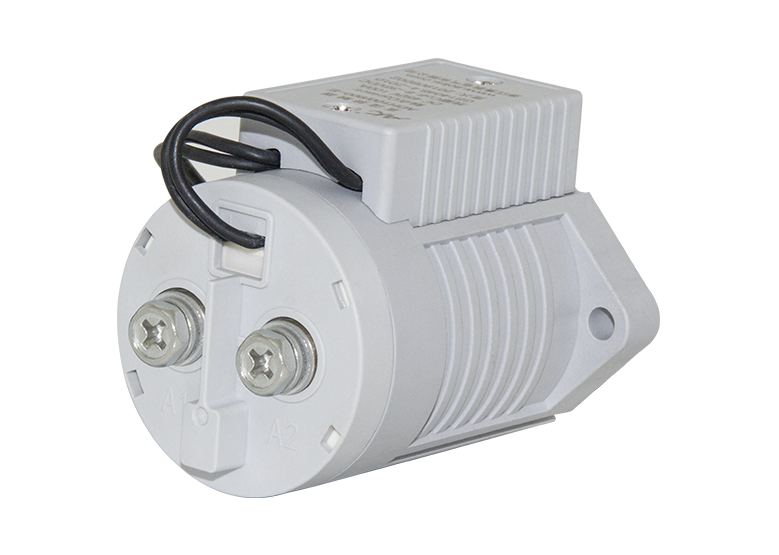

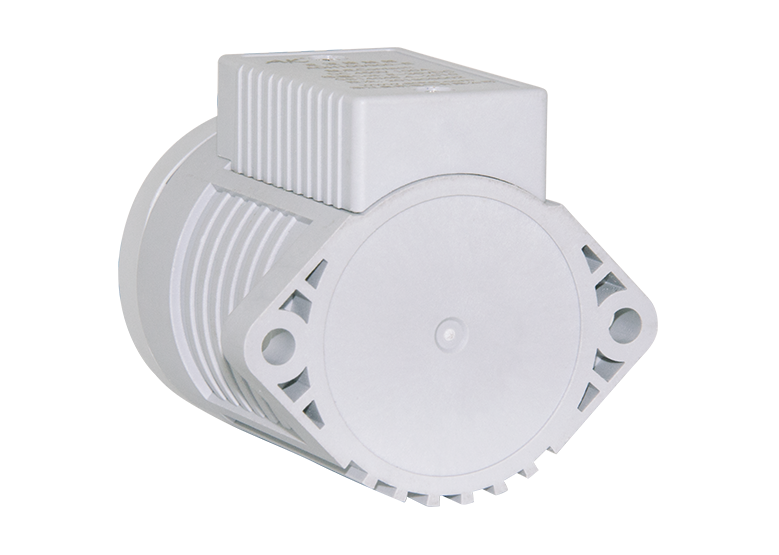

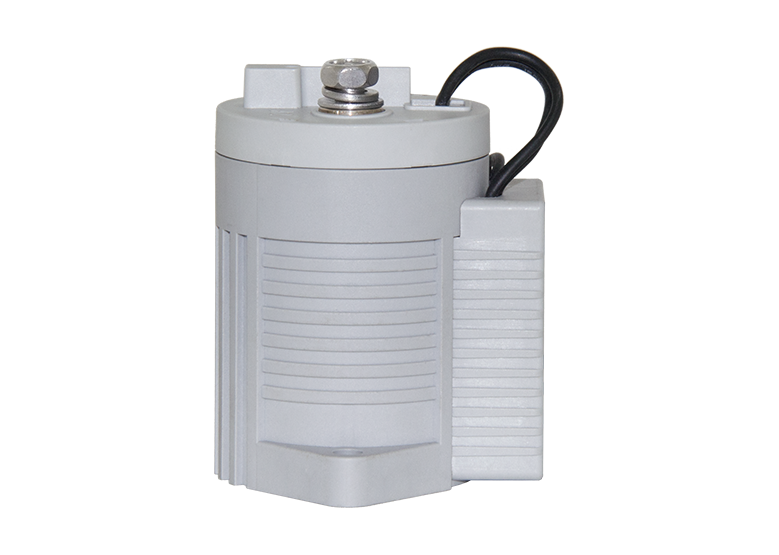

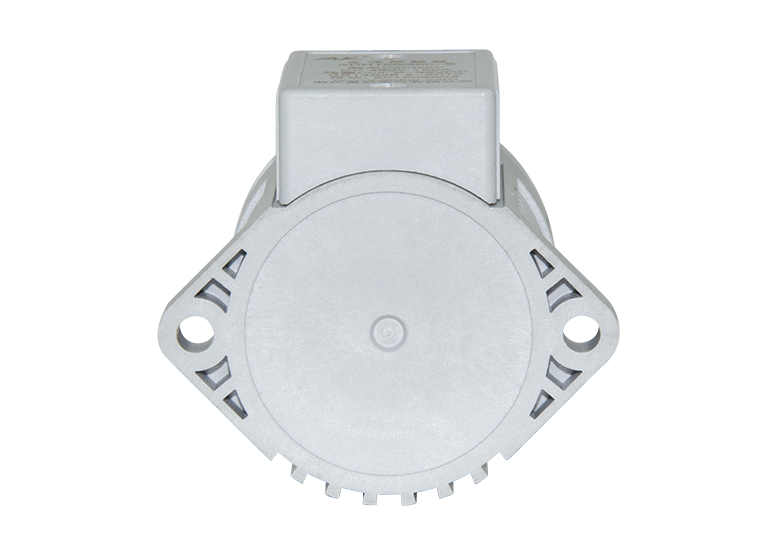

ADH50E

高壓直流接觸器

特性

、高強度環氧樹脂密封

，無電弧泄露風險

，確保壽命內不起火、不爆炸;

2、灌封以氮氣為主的氣體，有效防止觸點氧化、燒損

，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;

、50A 85℃長時間載流能力;

、絕緣電阻達100MΩ（1000VDC），觸點與線圈間耐壓3.5kV;

、符合IEC 60664-1

，GB/T14048.1和GB/T14048.4要求;

6、符合RoHs（2015/863/EU）

，REACH（1907/2006/EC）要求;

、安規認證：CE、CCC

、RoHS

。

應用領域

30A-600A

，12-1500VDC，主觸點形式有一組常開

、二組常開

、一組常閉和二組常閉，可帶輔助觸點

、IP67防水等級

，發熱小，功耗低

，壽命高。應用于新能源汽車

、直流充電樁

、充電機、PDU高壓控制盒

、ESS儲能

、電池包領域；

產品認證

· 符合RoHs（2002/95/EC）要求

；

在線咨詢 PDF下載立即下單

主觸點參數

觸點形式	1K（1NO）
觸點極性	Non-polarity
接觸電阻	≤0.5mΩ（at 100A）
**切換電壓	1000VDC
**分斷電流	1,000A (320VDC) 1次(Ops)
電耐久性（阻性負載）	1,000次(Ops) (1,000VDC, 50A)
	1,500次(Ops) (750VDC, 50A)
	5,000次(Ops) (500VDC, 50A)
	20,000次(Ops) (110VDC, 50A)
機械耐久	300000次
電流耐受	50A ，持續
	130A，60min
	180A ，5min
	300A ，30S

性能參數（at23℃）

吸合電壓		See Coil Parameter Tables
釋放電壓		See Coil Parameter Tables
吸合時間		≤25ms
觸點彈跳時間		≤5ms
釋放時間		≤10ms
介質耐壓	主觸點間	3500VDC 1min
	主觸點與線圈間	3500VDC 1min
絕緣電阻	初始狀態	100MΩ 1min c
	電壽命后	50MΩ 1min
沖擊	穩定性	20g（通電）
	強度	50g
振動		10g,10~500Hz,1/2正弦波（通電）
濕度		5%~95%RH
溫度		-40℃~85℃
負載端引出端型式		M5內螺紋
重量		約About 230g
外形尺寸		55x42x64mm

輔助觸點參數

輔助觸點形式	FK/FB/FZ (1NO/1NC/1CO)
輔助觸點形式	5A
輔助觸點**分斷電壓	120VDC

ADH50S 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	線圈功耗
12V	≤70%Us	5%-40%Us	24Ω±10%	6W±10%
24V	≤70%Us	5%-40%Us	96Ω±10%	6W±10%
48V	≤70%Us	5%-40%Us	384Ω±10%	6W±10%
60V	≤70%Us	5%-40%Us	600Ω±10%	6W±10%
72V	≤70%Us	5%-40%Us	864Ω±10%	6W±10%

ADH50E 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	啟動功率	保持功耗
9-36V	9-36V	5-7V	3.1Ω±10%	25W±10%（＜100ms）	2W±10%

ADH100W 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻	啟動功率	保持功耗
32-96V	32-96V	16-20V	40.5Ω±10%	25W±10%（＜100ms）	2W±10%

ADH50D 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	3.3Ω±10%	48Ω±10%	45W±10%	3W±10%
24V	≤70%Us	5%-40%Us	13.3Ω±10%	192Ω±10%	45W±10%	3W±10%
48V	≤70%Us	5%-40%Us	52.8Ω±10%	768Ω±10%	45W±10%	3W±10%
60V	≤70%Us	5%-40%Us	82.5Ω±10%	1200Ω±10%	45W±10%	3W±10%
72V	≤70%Us	5%-40%Us	118Ω±10%	1730Ω±10%	45W±10%	3W±10%

ADH50DE 線圈參數

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
線圈電壓	吸合電壓	釋放電壓	啟動	保持	啟動功率	保持功耗
12V	≤70%Us	5%-40%Us	3.3Ω±10%	48Ω±10%	45W±10%	3W±10%
24V	≤70%Us	5%-40%Us	13.3Ω±10%	192Ω±10%	45W±10%	3W±10%
48V	≤70%Us	5%-40%Us	52.8Ω±10%	768Ω±10%	45W±10%	3W±10%
60V	≤70%Us	5%-40%Us	82.5Ω±10%	1200Ω±10%	45W±10%	3W±10%
72V	≤70%Us	5%-40%Us	118Ω±10%	1730Ω±10%	45W±10%	3W±10%
