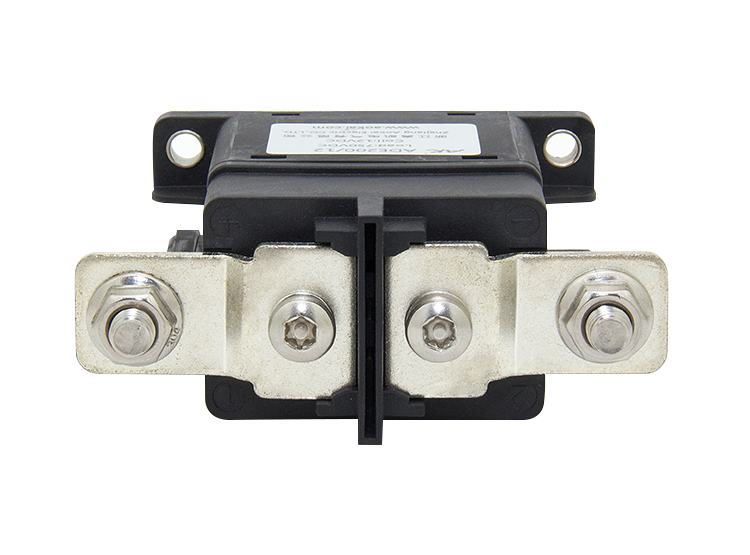

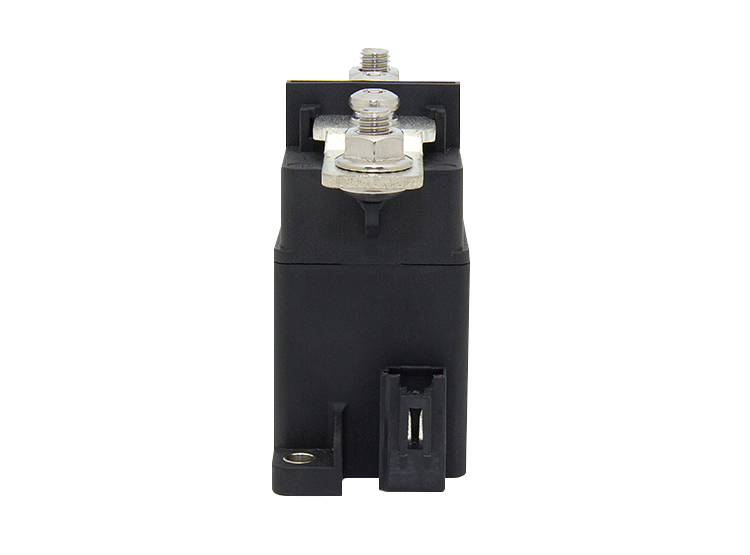

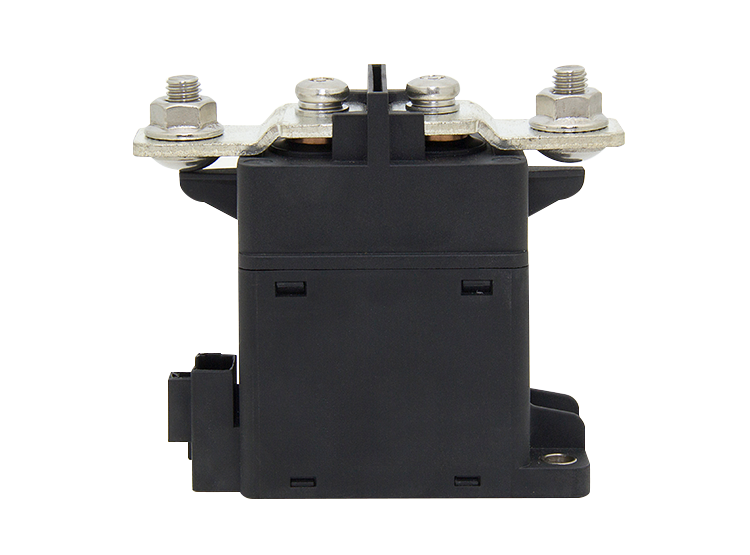

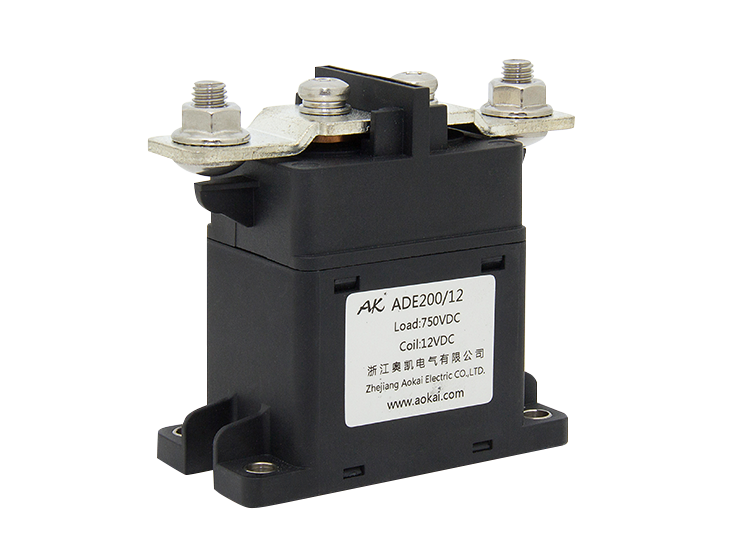

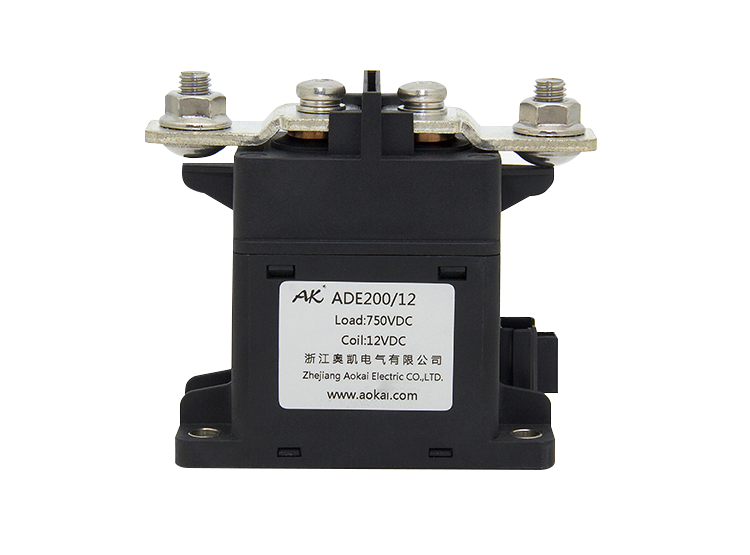

特性
1
2
、200A 85℃長時間載流能力;3
、絕緣電阻達100MΩ(1000VDC),觸點與線圈間耐壓4kV;4
、符合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;5、符合RoHS(2015/863/EU)
,REACH(1907/2006/EC)要求;6
、安規認證:CE、RoHS20A-400A
主負載觸點參數
觸點形式 | 1K(1NO) |
觸點極性 | 有極性 |
接觸電阻 | ≤0.5mΩ(at 200A) |
**切換電壓 | 750VDC |
**分?jǐn)嚯娏?/p> | 2000A (320VDC) 1次 |
電耐久性 | 6,000次 (450VDC, 200A) |
1,000次(750VDC, 200A) | |
機械耐久 | 200,000次 |
電流耐受 | 200A ,持續 |
300A, 60min | |
400A, 20min | |
800A, 30S | |
2000A, 0.6S | |
外形尺寸 | 105x45x88.5mm |
重量 | 約 650g |
性能參數(at23℃)
吸合電壓 | ≤75%Us | |
釋放電壓 | ≥8%Us | |
吸合時間 | ≤30ms | |
觸點彈跳時間 | ≤5ms | |
釋放時間 | ≤10ms | |
介質耐壓 | 主觸點間 | 3,000VDC 1min |
主觸點與線圈間 | 2,500VDC 1min | |
絕緣電阻 | 初始狀態 | 100MΩ 1min |
電壽命后 | 50MΩ 1min | |
沖擊 | 穩定性 | 20g(通電) |
強度 | 50g | |
振動 | 5g,10~500Hz,1/2正弦波(通電) | |
濕度 | 5%~85%RH | |
溫度 | -40℃~85℃ | |
負載端引出端型式 | M6內螺紋/母排 |
ADE200 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 啟動功率 | 保持功耗 | |
啟動 | 保持 | |||||
12V | ≤75%Us | ≥8%Us | 4.1Ω±10% | 32Ω±10% | 35W±10% (0.2S) | 4.5W±10% |
24V | ≤75%Us | ≥8%Us | 16.4Ω±10% | 127.6Ω±10% | 35W±10% (0.2S) | 4.5W±10% |
48V | ≤75%Us | ≥8%Us | 65.8Ω±10% | 512Ω±10% | 35W±10% (0.2S) | 4.5W±10% |
60V | ≤75%Us | ≥8%Us | 102.9Ω±10% | 800Ω±10% | 35W±10% (0.2S) | 4.5W±10% |
72V | ≤75%Us | ≥8%Us | 148.1Ω±10% | 1,152Ω±10% | 35W±10% (0.2S) | 4.5W±10% |
型號說明
外形安裝尺寸圖
接線原理圖
使用注意事項
1、 本資料僅供客戶選型參考 2 3、 安裝使用本產品時,無論接線還是固定安裝,均要求使用防松彈墊。 4、 安裝緊固件的扭矩應在本規范要求的標準范圍內,扭矩低于扭矩最小值或超出扭矩**值,可能導致安裝不牢固或破壞產品。 5、 避免把本接觸器安裝在強磁場的地方(如變壓器或強磁鐵處),或靠近有熱輻射的物體,建議配合安裝散熱風扇使用。 6、 禁止使用高處(高度≥30cm)跌落過的產品。 7、 禁止在有油污的環境下使用該產品,尤其是未接線前,主端子被油污污染會嚴重影響導電性,影響產品壽命。 8、 禁止超出額定電壽命使用該產品,額定電壽命到達時雖然產品還可以繼續工作,但有失效、爆炸、不斷開引起燃燒的風險。 9、 該產品不能作為保護器使用,使用時線路必須串聯保護器。 10、奧凱僅做阻性電壽命驗證和質量保證 11、持續工作后,斷開后立即重啟,會因產品處于發熱狀態而影響吸合電壓,吸合電壓會升高屬合理現象。 12、嚴禁帶電接線。
