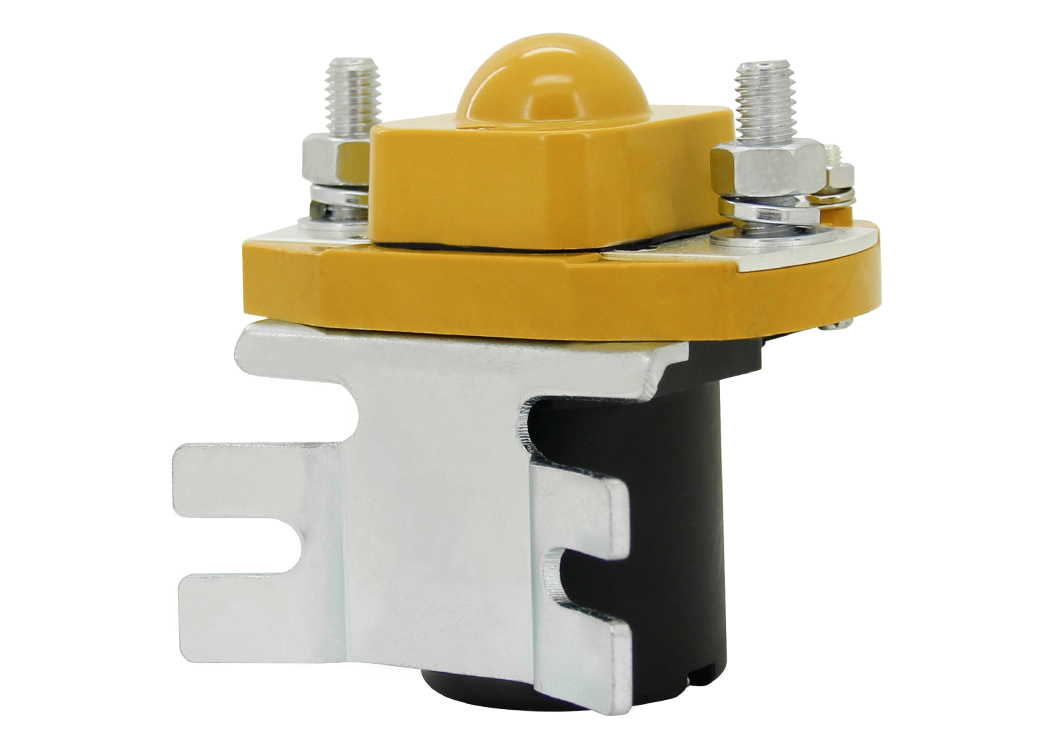

特性
1、短時500A負載;
2、具有一組常開觸點形式;
3
、線圈功耗≤9W;4
、絕緣電阻達100MΩ(1000VDC),觸點與線圈間耐壓3.5kV;5
6
7
8
80A-600A
性能參數(at23℃)
觸點形式 | 1K(1NO) | 吸合電壓 | ≤70%Us | |
接觸電阻 | ≤5mΩ | 釋放電壓 | 5%-40%Us | |
接觸壓降 | ≤80mV(at 200A | 觸點彈跳時間 | ≤5ms | |
過載電流 | ≤7le,≯1s | 吸合時間 | ≤30ms | |
溫度 | -40℃~55℃ | 釋放時間 | ≤30ms | |
負載端引出端型式 | M8外螺紋 | 介質耐壓 | 主觸點間 | 50Hz/60Hz 1500VAC/1min |
振動 | 3.5g,10~200Hz,1/2正弦波(通電) | 主觸點與線圈間 | 50Hz/60Hz 1500VAC/1min | |
濕度 | 5%~95%RH | 絕緣電阻 | 初始狀態 | 100MΩ 1min |
外形尺寸 | 85mm*56mm*86mm | 電壽命后 | 50MΩ 1min | |
工作制式 | 短時 | 沖擊 | 穩定性 | 20g(通電) |
帶載耐久(阻性) a | ≥20000次 | 強度 | 50g | |
負載接線力矩 | 6-10N.m | 機械耐久 | ≥100000次 | |
/ | / | 線圈接線力矩 | 1.2-2.0N.m |
ADD500I 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 線圈功耗 |
12V | ≤70%Us | 5%-40%Us | 16Ω±10% | 9W±10% |
24V | ≤70%Us | 5%-40%Us | 63Ω±10% | 9W±10% |
36V | ≤70%Us | 5%-40%Us | 144Ω±10% | 9W±10% |
48V | ≤70%Us | 5%-40%Us | 256Ω±10% | 9W±10% |
60V | ≤70%Us | 5%-40%Us | 400Ω±10% | 9W±10% |
72V | ≤70%Us | 5%-40%Us | 576Ω±10% | 9W±10% |
型號說明
外形安裝尺寸圖
ADD500IY
ADD500IP
接線原理圖
使用注意事項
1 2 3、 安裝使用本產品時,無論接線還是固定安裝,均要求使用防松彈墊。 4、 安裝緊固件的扭矩應在本規范要求的標準范圍內,扭矩低于扭矩最小值或超出扭矩**值,可能導致安裝不牢固或破壞產品。 5、 避免把本接觸器安裝在強磁場的地方(如變壓器或強磁鐵處),或靠近有熱輻射的物體,建議配合安裝散熱風扇使用。 6、 禁止使用高處(高度≥30cm)跌落過的產品。 7、 禁止在有油污的環境下使用該產品,尤其是未接線前,主端子被油污污染會嚴重影響導電性,影響產品壽命。 8、 禁止超出額定電壽命使用該產品,額定電壽命到達時雖然產品還可以繼續工作,但有失效、爆炸、不斷開引起燃燒的風險。 9 10 11、持續工作后,斷開后立即重啟,會因產品處于發熱狀態而影響吸合電壓,吸合電壓會升高屬合理現象。 12、嚴禁帶電接線。
