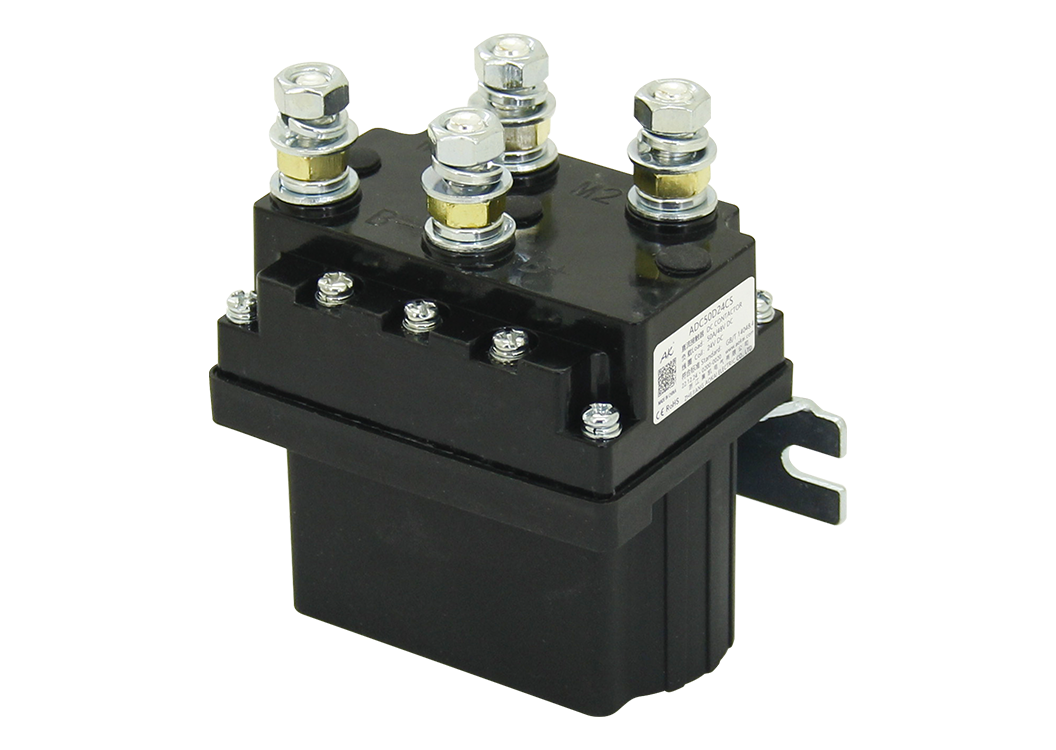

            ADC50CS換向直流接觸器


















              •


              •


              •


              •


              •











              •


              •


              •


              •


              •










            ADC50CS


            換向直流接觸器


            特性
            1
            、長時50A負載;
            2
            、具有二組常開
            ，二組常閉觸點形式;
            3
            、線圈功耗≤6W;
            4、絕緣電阻達100MΩ(1000VDC)，觸點與線圈間耐壓3.5kV;
            5、IP防護等級:IP67;
            6
            、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求;
            7
            、符合RoHs（2015/863/EU）
            ，REACH（1907/2006/EC）要求;
            8、安規認證：CE;



                應用領域

            50A-1500A
            ，12-72VDC
            ，IP67防水等級， BMC外殼堅固耐用
            、16顆銀合金觸點
            、壽命長，不粘連
            ，接觸可靠
            。應用于電源正負極方向切換，控制電機正反轉如電動絞盤
            ；





                產品認證












            · 符合RoHs（2002/95/EC）要求
            ；



















            性能參數（at23℃）
            觸點形式
            2K（2NO）、2B(2NC)
            		吸合電壓≤70%Us
            接觸電阻
            ≤30mΩ
            		釋放電壓5%-40%Us
            接觸壓降
            ≤80mV(at 80A)
            		觸點彈跳時間≤5ms
            過載電流
            ≤8le,≯1s
            		吸合時間≤30ms
            溫度
            -40℃~85℃
            		釋放時間≤10ms
            負載端引出端型式
            M6外螺紋
            		介質耐壓主觸點間50Hz/60Hz 1500VAC/1min
            振動
            3.5g,10~200Hz,1/2正弦波（通電）
            		主觸點與線圈間50Hz/60Hz 1500VAC/1min
            濕度
            5％~95％RH
            		絕緣電阻初始狀態100MΩ 1min c
            外形尺寸
            86mm*50.7mm*85mm
            		電壽命后50MΩ 1min
            工作制式
            長時
            		沖擊穩定性20g（通電）
            帶載耐久(阻性) a
            ≥20000次
            		強度50g
            負載接線力矩
            3-6N.m
            		機械耐久≥100000次
            /
            /
            		線圈接線力矩0.5-0.8N.m


            ADC50 線圈參數
            線圈電壓
            吸合電壓
            釋放電壓
            啟動線圈電阻
            		保持線圈電阻
            線圈功耗（保持）
            12V
            ≤70%Us
            5%-40%Us
            2.4Ω±10%
            		24Ω±10%
            6W±10%
            24V
            ≤70%Us
            5%-40%Us
            9.6Ω±10%
            		96Ω±10%
            6W±10%
            36V
            ≤70%Us
            5%-40%Us
            21.6Ω±10%
            		216Ω±10%
            6W±10%
            48V
            ≤70%Us
            5%-40%Us
            38.4Ω±10%
            		384Ω±10%
            6W±10%
            60V
            ≤70%Us
            5%-40%Us
            60Ω±10%
            		600Ω±10%
            6W±10%
            72V
            ≤70%Us
            5%-40%Us
            86.4Ω±10%
            		864Ω±10%
            6W±10%

            型號說明






            外形安裝尺寸圖
            ADC50DCS

            ADC50D






            接線原理圖


            使用注意事項
            1
            、 本資料僅供客戶選型參考
            ，奧凱已盡力確保本資料中信息的準確性。產品規格
            、參數可能因產品改良等發生變更
            ，而未及時更新導致規格參數的不一致。具體每個產品的參數及性能請以?shī)W凱提供的樣品及對應簽字受控的承認書為準
            。
            2
            、 關于本產品的應用，客戶在選型產品時
            ，根據自己的具體使用條件和環境要求
            ，選擇與之相匹配的產品
            ，其中未明確規定的要求條件，請與奧凱聯系
            ，以便獲取更多的技術支持
            。
            3、 安裝使用本產品時
            ，無論接線還是固定安裝，均要求使用防松彈墊
            。
            4
            、 安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值
            ，可能導致安裝不牢固或破壞產品
            。
            5、 避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處）
              ，或靠近有熱輻射的物體
              ，建議配合安裝散熱風扇使用。
            6
              、 禁止使用高處（高度≥30cm）跌落過的產品
              。
            7、 禁止在有油污的環境下使用該產品
              ，尤其是未接線前
              ，主端子被油污污染會嚴重影響導電性，影響產品壽命
              。
            8
              、 禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作
              ，但有失效
              、爆炸、不斷開引起燃燒的風險
              。
            9
              、該產品不能作為保護器使用，使用時線路必須串聯保護器
            。
            10
            、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時
            ，建議回路并聯浪涌保護裝置
            。
            11、持續工作后
            ，斷開后立即重啟
            ，會因產品處于發熱狀態而影響吸合電壓
            ，吸合電壓會升高屬合理現象。
            12
            、嚴禁帶電接線
            。
