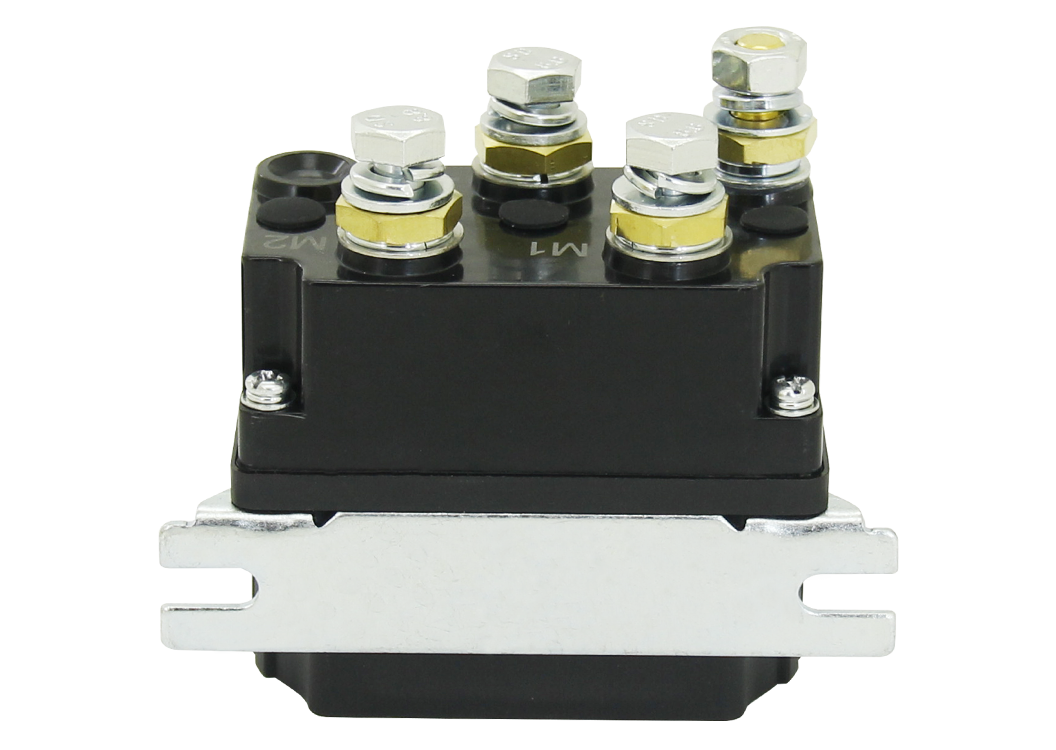

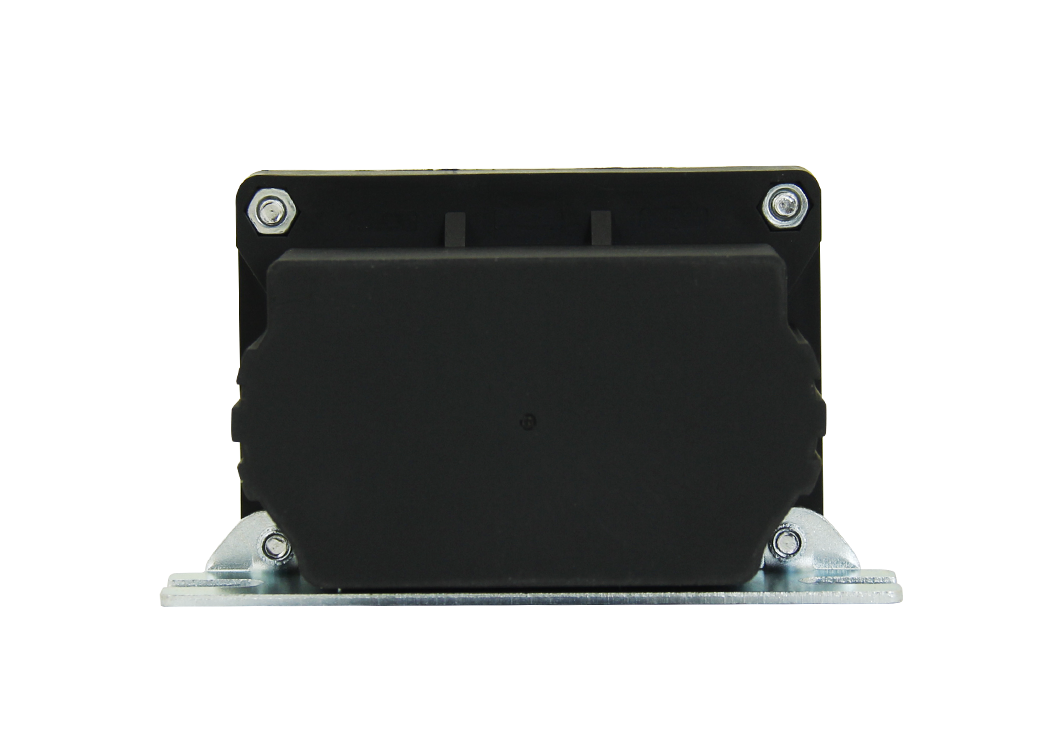

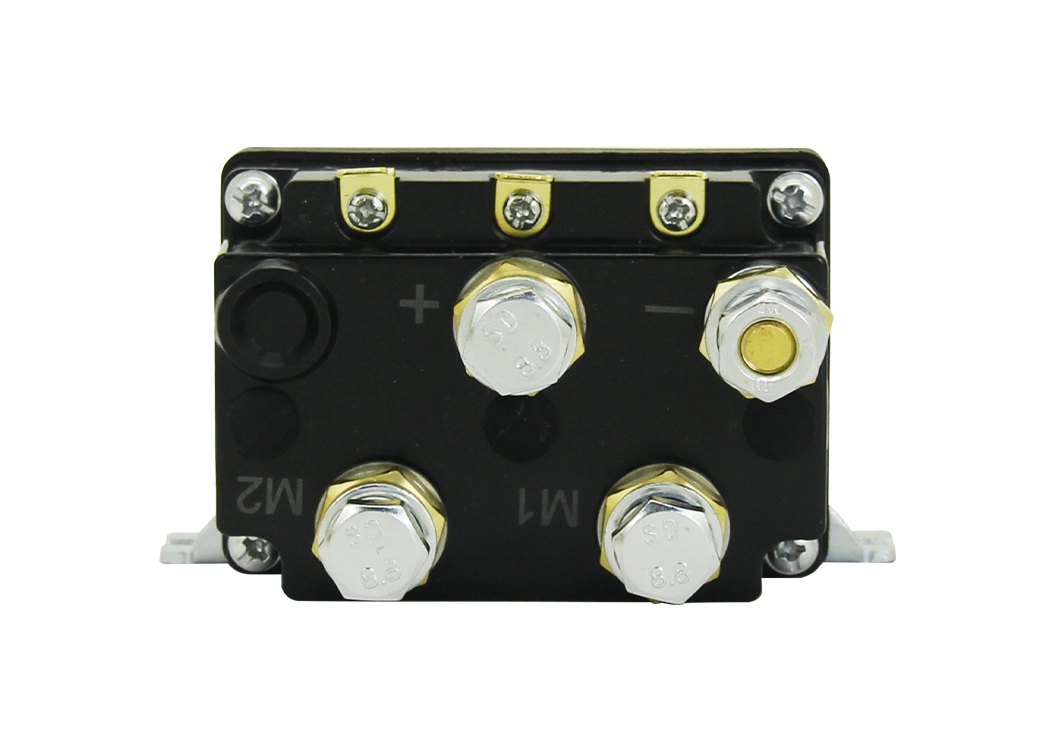

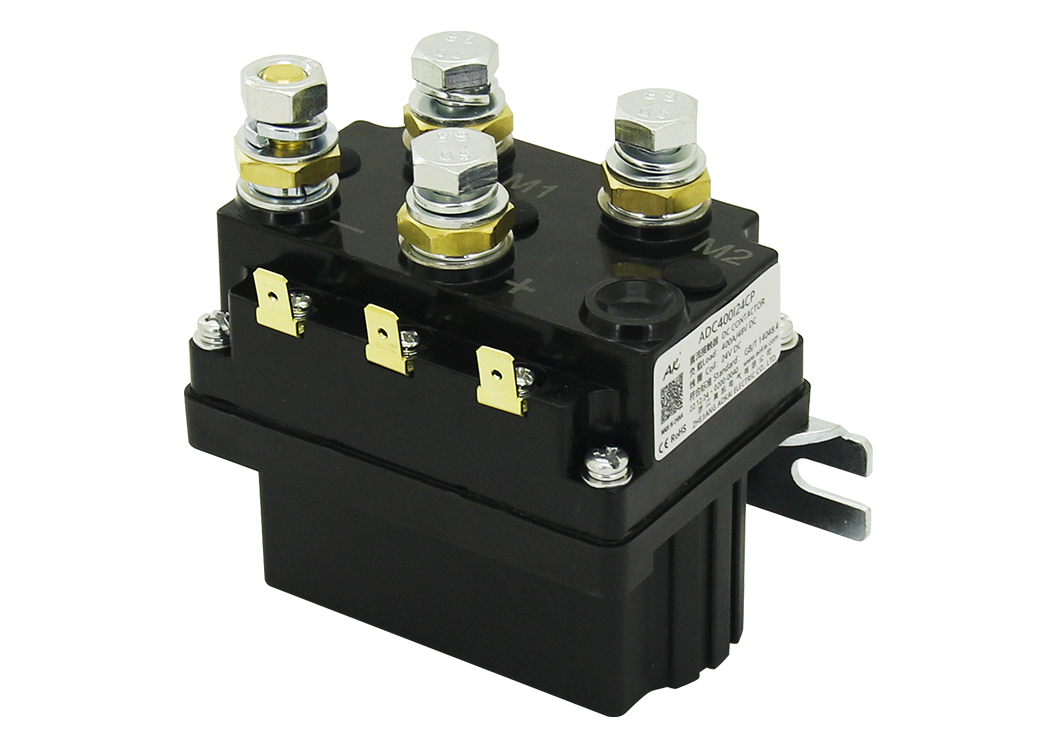

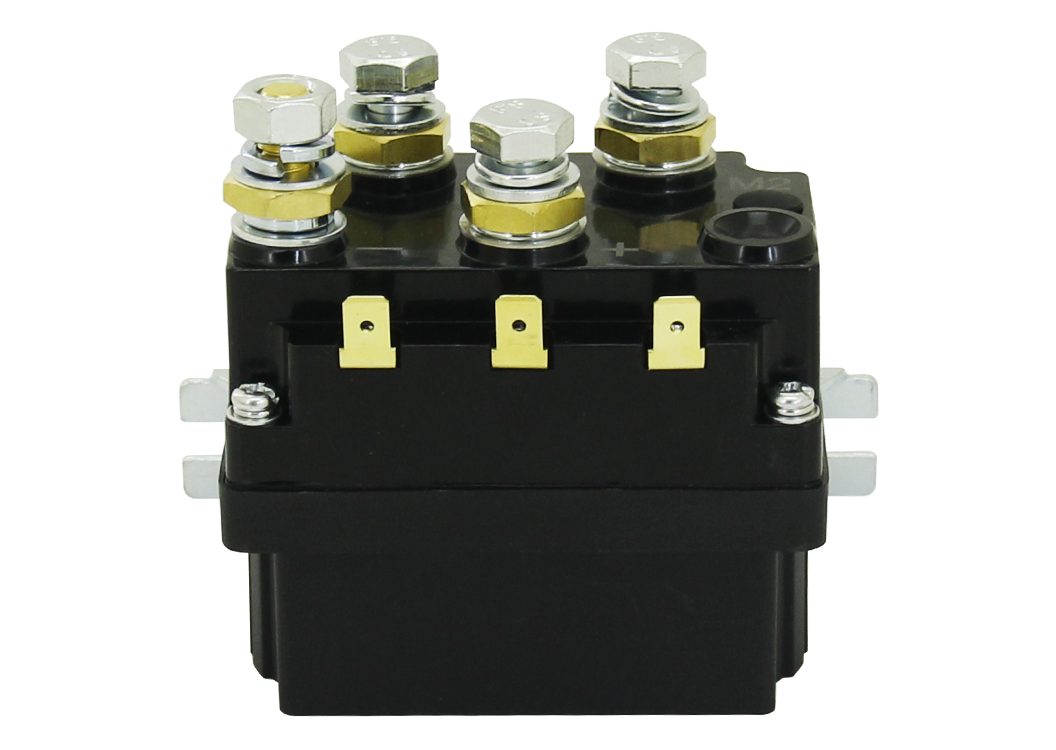

特性
1、短時400A負載;
2
、具有二組常開,二組常閉觸點形式;3、線圈功耗≤24W;
4、絕緣電阻達100MΩ(1000VDC)
5
6、符合IEC 60664-1
7
、符合RoHs(2015/863/EU),REACH(1907/2006/EC)要求;8
、安規認證:CE;50A-1500A
,12-72VDC,IP67防水等級, BMC外殼堅固耐用、16顆銀合金觸點、壽命長,不粘連,接觸可靠。應用于電源正負極方向切換,控制電機正反轉如電動絞盤;· 符合RoHs(2002/95/EC)要求;
性能參數(at23℃)
觸點形式 | 2K(2NO)、2B(2NC) | 吸合電壓 | ≤70%Us | |
接觸電阻 | ≤30mΩ | 釋放電壓 | 5%-40%Us | |
接觸壓降 | ≤80mV(at 120A) | 觸點彈跳時間 | ≤5ms | |
過載電流 | ≤4le,≯1s | 吸合時間 | ≤30ms | |
溫度 | -40℃~85℃ | 釋放時間 | ≤30ms | |
負載端引出端型式 | M8螺紋 | 介質耐壓 | 主觸點間 | 50Hz/60Hz 1500VAC/1min |
振動 | 3.5g,10~200Hz,1/2正弦波(通電) | 主觸點與線圈間 | 50Hz/60Hz 1500VAC/1min | |
濕度 | 5%~95%RH | 絕緣電阻 | 初始狀態 | 100MΩ 1min c |
外形尺寸 | 105mm*60mm*92mm | 電壽命后 | 50MΩ 1min | |
工作制式 | 短時 | 沖擊 | 穩定性 | 20g(通電) |
帶載耐久(阻性) a | ≥20000次 | 強度 | 50g | |
負載接線力矩 | 8-10N.m | 機械耐久 | ≥100000次 | |
/ | / | 線圈接線力矩 | 0.5-0.8N.m |
ADC400I 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 線圈功耗(保持) |
12V | ≤70%Us | 5%-40%Us | 6Ω±10% | 24W±10% |
24V | ≤70%Us | 5%-40%Us | 24Ω±10% | 24W±10% |
36V | ≤70%Us | 5%-40%Us | 54Ω±10% | 24W±10% |
48V | ≤70%Us | 5%-40%Us | 96Ω±10% | 24W±10% |
60V | ≤70%Us | 5%-40%Us | 150Ω±10% | 24W±10% |
72V | ≤70%Us | 5%-40%Us | 216Ω±10% | 24W±10% |
型號說明
外形安裝尺寸圖
ADC400I
ADC400ICP
ADC400ICB
ADC400ICPCB
ADC400ICPCB
ADC400ICP
接線原理圖
產品包裝規格
產品 型號 | 包裝 方式 | 內包裝 最小數量 | 紙箱規格 (長x寬x高cm) | 單只凈重 (g) | 總數量 (只) | 凈重 (kg) | 毛重 (kg) |
ADC400ICP | 珍珠棉+紙箱 | 10只/層 | 43.5x28x26 | 970 | 20 | 19.4 | 20.4 |
備注:
1 2 使用注意事項 1 2、 關于本產品的應用 3、 安裝使用本產品時,無論接線還是固定安裝,均要求使用防松彈墊。 4、 安裝緊固件的扭矩應在本規范要求的標準范圍內,扭矩低于扭矩最小值或超出扭矩**值,可能導致安裝不牢固或破壞產品。 5、 避免把本接觸器安裝在強磁場的地方(如變壓器或強磁鐵處),或靠近有熱輻射的物體,建議配合安裝散熱風扇使用。 6、 禁止使用高處(高度≥30cm)跌落過的產品。 7、 禁止在有油污的環境下使用該產品,尤其是未接線前,主端子被油污污染會嚴重影響導電性,影響產品壽命。 8、 禁止超出額定電壽命使用該產品,額定電壽命到達時雖然產品還可以繼續工作,但有失效、爆炸、不斷開引起燃燒的風險。 9、該產品不能作為保護器使用,使用時線路必須串聯保護器。 10、奧凱僅做阻性電壽命驗證和質量保證,產品用于有感性負載或容性負載的環境時,建議回路并聯浪涌保護裝置。 11、持續工作后,斷開后立即重啟 12、嚴禁帶電接線。
