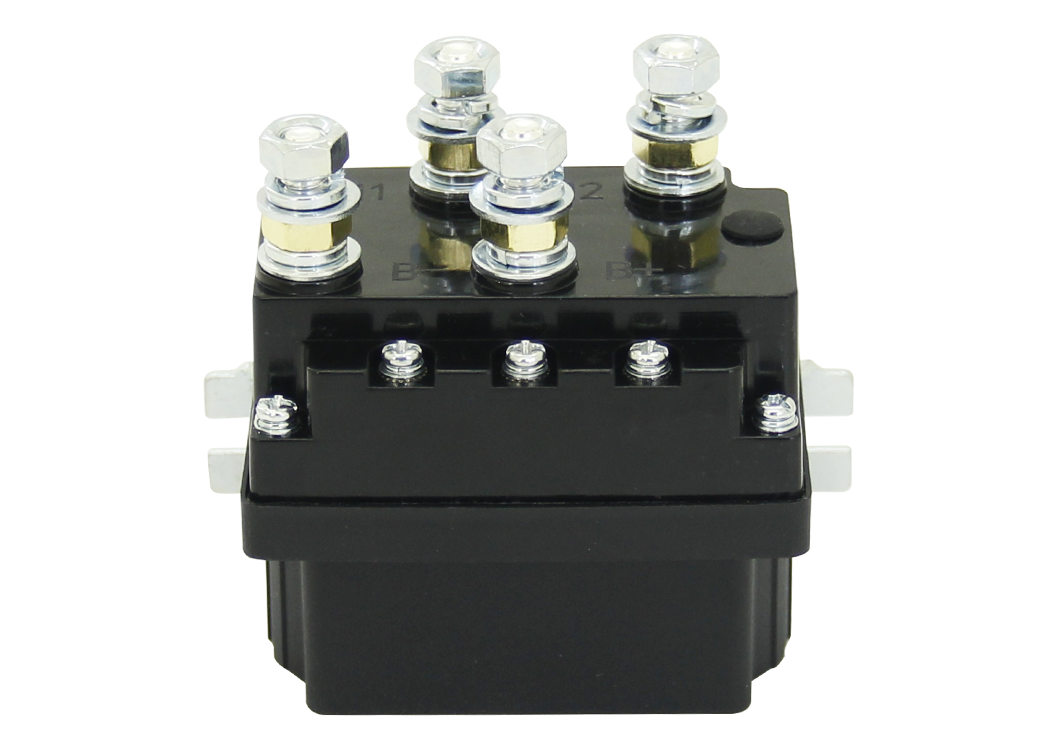

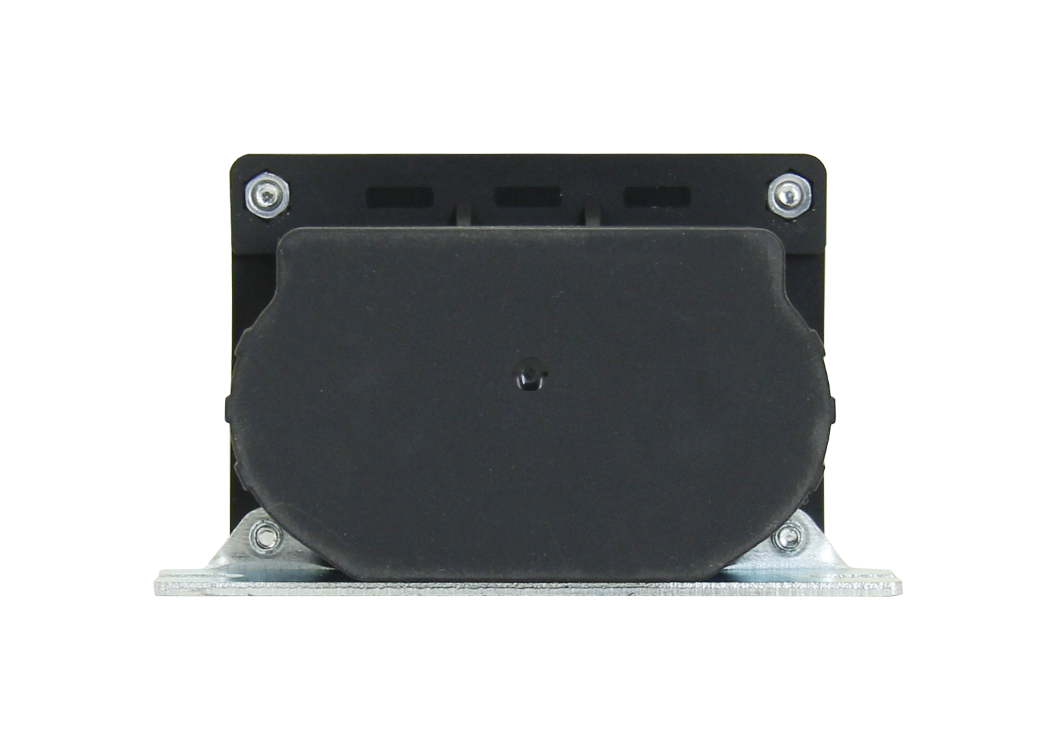

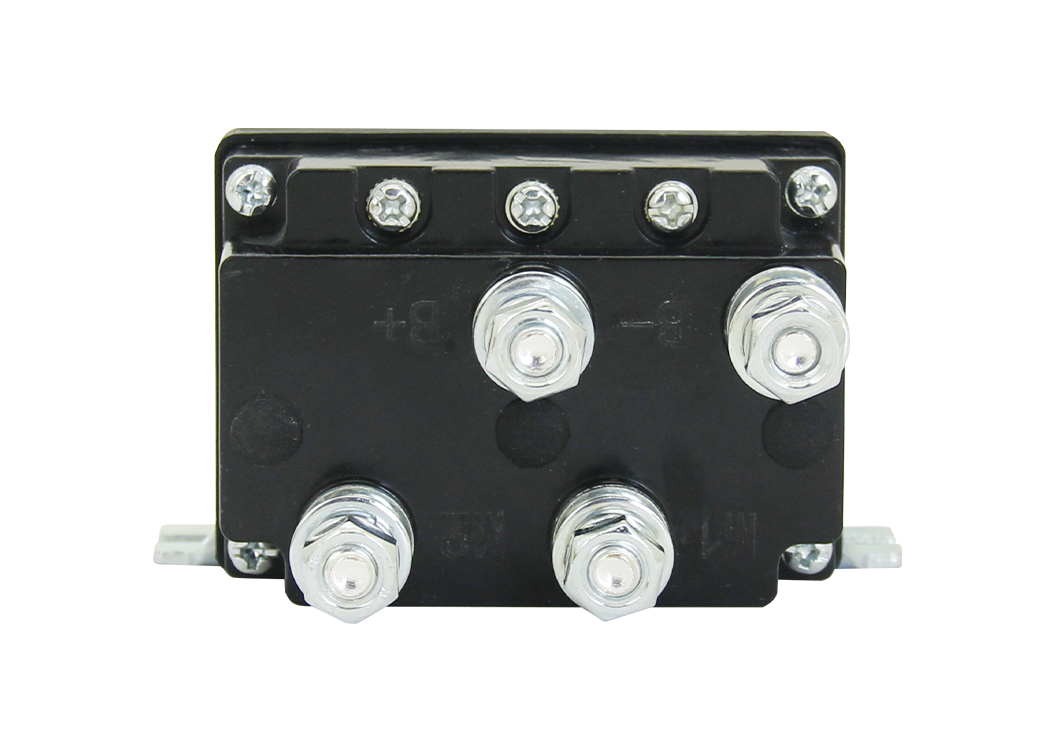

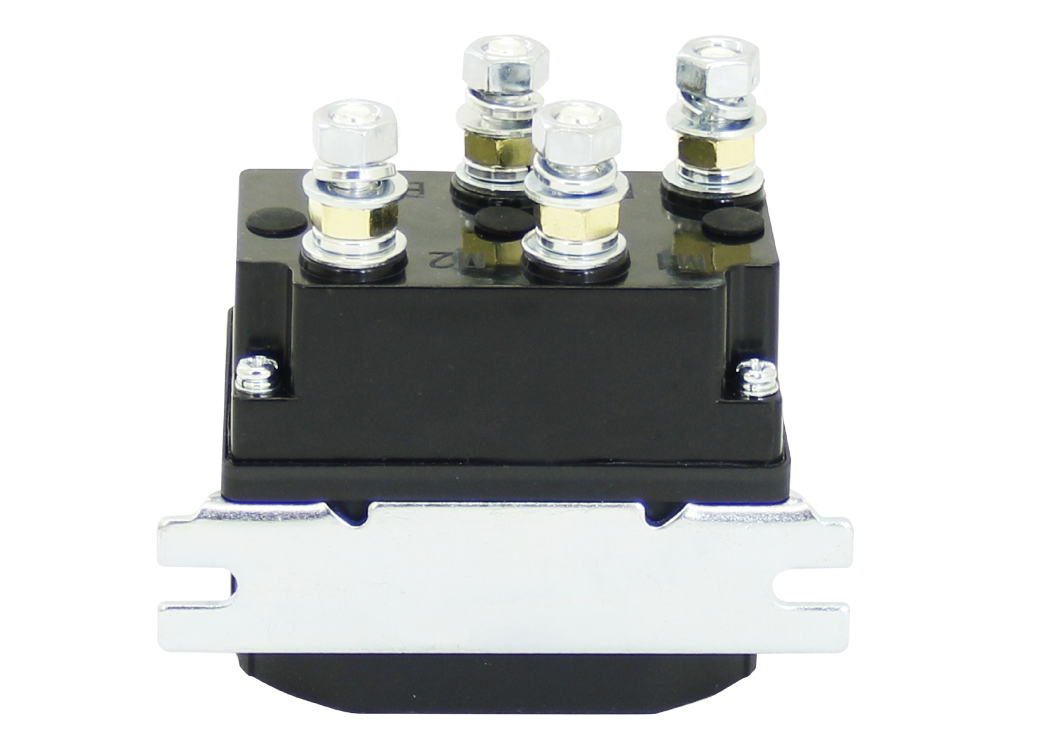

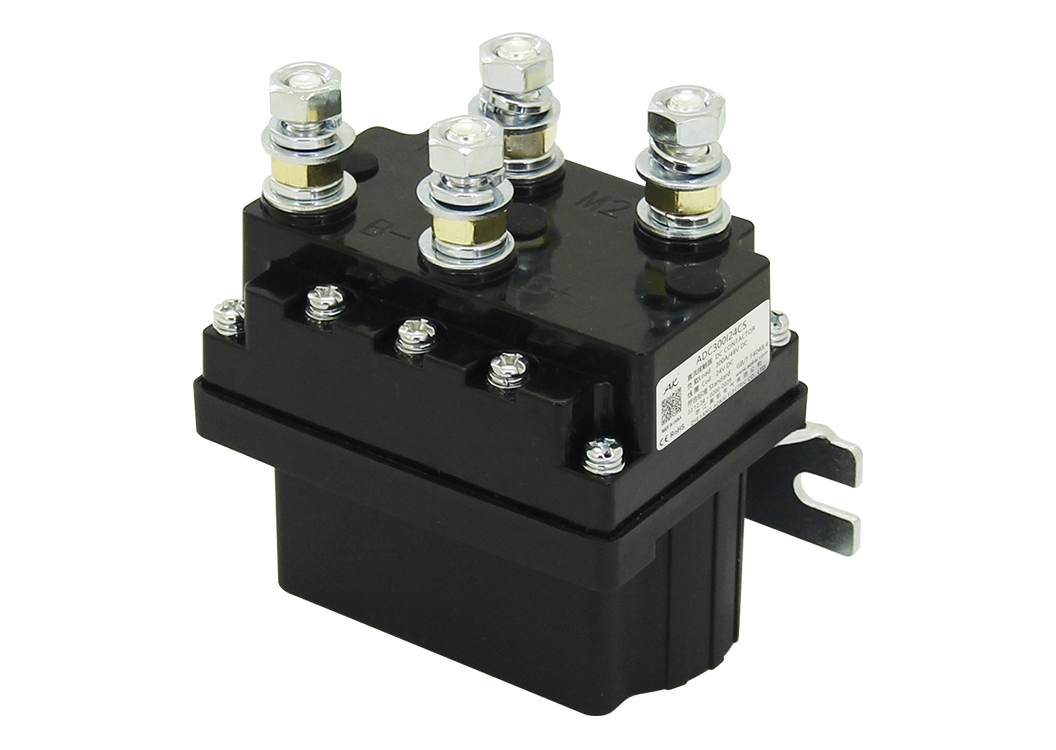

特性
1、短時300A負載;
2
、具有二組常開,二組常閉觸點形式;3
、線圈功耗≤24W;4
5
6
7
8
50A-1500A
· 符合RoHs(2002/95/EC)要求;
性能參數(at23℃)
觸點形式 | 2K(2NO) | 吸合電壓 | ≤70%Us | |
接觸電阻 | ≤30mΩ | 釋放電壓 | 5%-40%Us | |
接觸壓降 | ≤80mV(at 80A) | 觸點彈跳時間 | ≤5ms | |
過載電流 | ≤4le,≯1s | 吸合時間 | ≤30ms | |
溫度 | -40℃~85℃ | 釋放時間 | ≤30ms | |
負載端引出端型式 | M6外螺紋 | 介質耐壓 | 主觸點間 | 50Hz/60Hz 1500VAC/1min |
振動 | 3.5g,10~200Hz,1/2正弦波(通電) | 主觸點與線圈間 | 50Hz/60Hz 1500VAC/1min | |
濕度 | 5%~95%RH | 絕緣電阻 | 初始狀態 | 100MΩ 1min c |
外形尺寸 | 86mm*51mm*78mm | 電壽命后 | 50MΩ 1min | |
工作制式 | 短時 | 沖擊 | 穩定性 | 20g(通電) |
帶載耐久(阻性) a | ≥20000次 | 強度 | 50g | |
負載接線力矩 | 3-6N.m | 機械耐久 | ≥100000次 | |
/ | / | 線圈接線力矩 | 0.5-0.8N.m |
ADC300I 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 線圈功耗(保持) |
12V | ≤70%Us | 5%-40%Us | 6Ω±10% | 24W±10% |
24V | ≤70%Us | 5%-40%Us | 24Ω±10% | 24W±10% |
36V | ≤70%Us | 5%-40%Us | 54Ω±10% | 24W±10% |
48V | ≤70%Us | 5%-40%Us | 96Ω±10% | 24W±10% |
60V | ≤70%Us | 5%-40%Us | 150Ω±10% | 24W±10% |
72V | ≤70%Us | 5%-40%Us | 216Ω±10% | 24W±10% |
型號說明
外形安裝尺寸圖
ADC300ICS
ADC300I
ADC200IYCS
ADC300I
接線原理圖
產品包裝規格
產品 型號 | 包裝 方式 | 內包裝 最小數量 | 紙箱規格 (長x寬x高cm) | 單只凈重 (g) | 總數量 (只) | 凈重 (kg) | 毛重 (kg) |
ADC300ICS | 珍珠棉+紙箱 | 20只/層 | 42.5x37.3x22.6 | 530 | 40 | 21.2 | 22.4 |
備注:
1 2 使用注意事項 1、 本資料僅供客戶選型參考 2、 關于本產品的應用 3 4 5 6、 禁止使用高處(高度≥30cm)跌落過的產品 7 8 9 10 11 12、嚴禁帶電接線。
